脊椎・脊髄腫瘍 位置から考える

脊椎・脊髄腫瘍は、骨・硬膜外・硬膜内髄外・髄内のどこを主座とするかで鑑別を整理できます。研修医のハジメくんと一緒に、硬膜と髄液の位置を目印にしたMRIの読み方から、各区分の代表的な腫瘍へ進みます。

先に結論

  1. 脊椎・脊髄腫瘍の鑑別は、骨・硬膜外・硬膜内髄外・髄内という位置の分類から始めます。
  2. MRIでは脊髄が外から押されるか、脊髄自体がふくらむかを見て、硬膜外脂肪と髄液腔の変化を合わせます。
  3. 位置を決めたら代表疾患を考えます。骨病変と硬膜外進展は、同じ腫瘍で併存することがあります。

目的から読む: 分類 / 硬膜の解剖 / MRIの見分け方 / 脊椎腫瘍 / 硬膜外腫瘍 / 硬膜内髄外腫瘍 / 髄内腫瘍

脊椎・脊髄腫瘍の分類とは?まず位置で4つに分ける

骨を主座とする脊椎腫瘍と、脊柱管内を主座とする腫瘍を分けます。脊柱管内では硬膜の内外と、脊髄の内外が区分の境目です。

ハジメハジメ(研修医)
脊髄の近くに腫瘤があれば、全部「髄内腫瘍」と考えていました。
ごろ〜ごろ〜(指導医)
脊髄そのものは太くなっていますか?それとも、外から押されているのでしょうか。

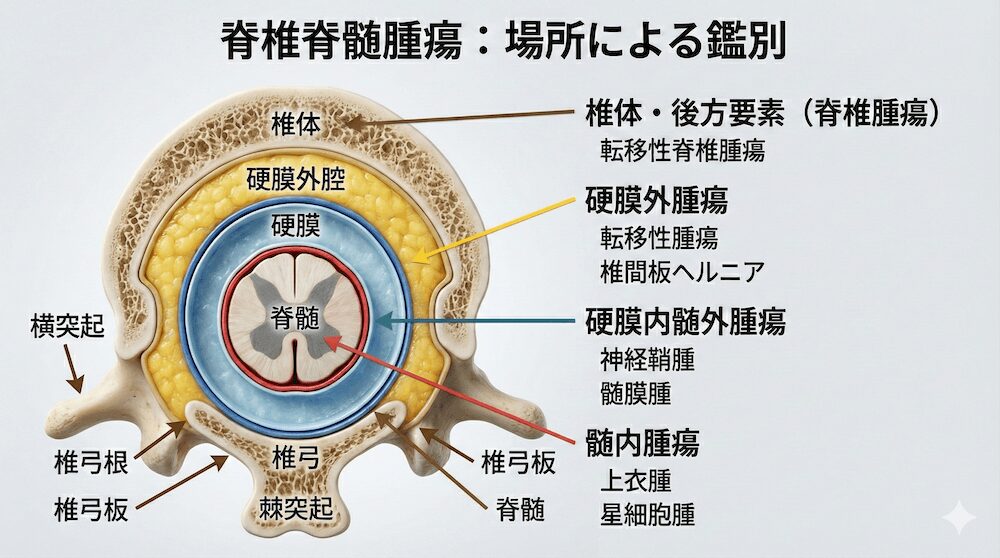

場所 代表的な腫瘍
骨(椎体・椎弓) 転移性骨腫瘍が代表的、多発性骨髄腫、血管腫、脊索腫など
硬膜外(硬膜の外) 骨の転移が硬膜外へ広がったもの、リンパ腫、ダンベル型神経鞘腫の一部など
硬膜内髄外(硬膜の内側・脊髄の外) 神経鞘腫と髄膜腫が2大腫瘍、ほかに神経線維腫・播種など
髄内(脊髄そのもの) 大人は上衣腫、子どもは星細胞腫が多い、血管芽腫など

この4区分は病変の位置を整理するための枠組みです。骨から硬膜外へ広がる病変や、硬膜の内外をまたぐ病変は、主座と進展範囲を分けて記載します。

押して広げる分類マップ

上の分類を、押すと枝が広がる形にしました。下線のある病名を押すと、くわしい記事に移ります。

硬膜・硬膜外腔・硬膜嚢はどこにある?

硬膜は脊髄と馬尾を包む袋の外壁です。骨と硬膜の間が硬膜外腔、硬膜の内側に脊髄と髄液があります。

ハジメハジメ(研修医)
硬膜内ということは、もう脊髄の中なのではないんですか?
ごろ〜ごろ〜(指導医)
袋の中にいても、中身そのものとは限りません。硬膜嚢の中には髄液や神経根もあります。
層・すき間(外側から) 中身 ここにできる腫瘍の区分
椎体・椎弓(骨) 骨・骨髄 脊椎腫瘍
硬膜外腔 硬膜外脂肪、静脈叢(内椎骨静脈叢)、神経根の一部 硬膜外腫瘍
硬膜(内側にくも膜が沿う) 脊髄と馬尾を包む袋の外壁=硬膜嚢。下端は仙椎の高さ ―
くも膜下腔 脳脊髄液、神経根。脊髄円錐より下では馬尾・終糸 硬膜内髄外腫瘍
脊髄(軟膜に包まれる) 灰白質・白質、中心管 髄内腫瘍
図1 脊柱管の層構造 脊柱管の中では、骨の内側に硬膜外脂肪があり、その内側を硬膜嚢が包みます。脊髄と馬尾は硬膜嚢の中にあり、周囲の髄液が位置の目印になります。
図1 脊柱管の層構造 脊柱管の中では、骨の内側に硬膜外脂肪があり、その内側を硬膜嚢が包みます。脊髄と馬尾は硬膜嚢の中にあり、周囲の髄液が位置の目印になります。

脂肪抑制をしていないT1強調像では硬膜外脂肪が高信号、T2強調像では髄液が高信号に見えます。硬膜そのものだけでなく、脂肪と髄液の境界を目印にすると位置を追いやすくなります。

MRIで硬膜外・硬膜内髄外・髄内を見分けるには?

脊髄のふくらみ・偏位と、硬膜嚢や髄液腔の形を組み合わせて判断します。1つのサインだけで位置を決めないようにします。

ハジメハジメ(研修医)
MRIで脊髄が太く見えたら、髄内腫瘍と決めてよいですか?
ごろ〜ごろ〜(指導医)
圧迫に伴う浮腫でも変わりますね。腫瘤が脊髄の内外どちらにあるかを確かめましょう。
区分 脊髄・硬膜嚢 硬膜外脂肪・髄液腔
硬膜外 硬膜嚢ごと内側へ押され、脊髄も圧迫・偏位する 病変の位置で硬膜外脂肪が見えにくくなる。髄液腔は圧迫され、腫瘤の内側に低信号の硬膜が見えることがある
硬膜内髄外 硬膜嚢内の腫瘤が脊髄を反対側へ押す 硬膜外脂肪は保たれやすい。腫瘤と脊髄の間や、腫瘤の上下に髄液が残って縁取ることがある
髄内 脊髄自体が太くなる 周囲の髄液腔が狭くなる。ただし腫瘍以外の病変でも脊髄は腫大する

硬膜外脂肪の消失、硬膜嚢の内向きの偏位、髄内病変による脊髄腫大は、位置を考える手がかりです。大きな病変で髄液がほとんど見えないときは、病変の上下と複数の断面を確認します(Bai 2022)。

図2 外から押すか、中からふくらむか 硬膜外では硬膜嚢ごと内側へ押され、硬膜内髄外では脊髄が反対側へ寄ります。髄内では脊髄自体が太くなり、周囲の髄液腔が狭くなるのが手がかりです。
図2 外から押すか、中からふくらむか 硬膜外では硬膜嚢ごと内側へ押され、硬膜内髄外では脊髄が反対側へ寄ります。髄内では脊髄自体が太くなり、周囲の髄液腔が狭くなるのが手がかりです。
マサマサ(技師)
…矢状断で長さを、横断で脊髄・髄液・腫瘤の位置関係を見ます。造影前のT1も残しておきたいです。

脊椎全体を見落としにくい順番は、脊椎MRIの読み方で確認できます。腫瘤の区分を決めたあとも、椎体と傍脊柱部まで続けて見ることが大切です。

脊椎腫瘍:椎体・後方要素の病変の鑑別

脊椎腫瘍は、椎体・椎弓根・椎弓・棘突起などの骨を主座とする病変です。転移、骨髄腫・形質細胞腫、リンパ腫などに加え、骨原発の腫瘍を考えます。

ハジメハジメ(研修医)
骨の病変なら、脊髄とは別の問題として読めばよいでしょうか?
ごろ〜ごろ〜(指導医)
骨の後ろには何がありますか?硬膜外への進展と、脊髄への圧迫まで追いましょう。

椎体・後方要素の腫瘍候補

CT・MRIで見るポイント

  • 転移では骨髄の病変と硬膜外成分を連続して評価します。MRIは骨髄置換や軟部組織への進展を見るのに役立ちます(Bai 2022)。
  • 多発性骨髄腫は、多発病変・びまん性骨髄置換・圧迫骨折を伴うことがあります。
  • 脊索腫では正中寄りの骨破壊性腫瘤と軟部成分が手がかりです。軟骨肉腫は後方要素から発生することもあり、両者を正中性だけでまとめません(Ariyaratne 2023)。
図3 骨から硬膜外へ広がる病変 椎体の病変は骨の中だけにとどまらず、後方の硬膜外腔へ広がることがあります。骨の病変と脊髄を圧迫する成分のつながりを、別々に確かめます。
図3 骨から硬膜外へ広がる病変 椎体の病変は骨の中だけにとどまらず、後方の硬膜外腔へ広がることがあります。骨の病変と脊髄を圧迫する成分のつながりを、別々に確かめます。
マルオマルオ(技師)
撮る側からひとことです!CTでは骨皮質の破壊や内部の石灰化も確かめてください。

骨病変ではMRIで骨髄と神経への影響、CTで骨皮質や石灰化を確かめると、互いの情報を補えます(Ariyaratne 2023)。

硬膜外腫瘍:骨からの進展と脊髄圧迫を見る

硬膜外腫瘍は、硬膜嚢の外側に腫瘤をつくる病変です。骨病変からの進展、とくに転移を考えますが、骨と連続しない病変もあります。

ハジメハジメ(研修医)
硬膜の外なら、脊髄には直接触れないので急がなくてよいですか?
ごろ〜ごろ〜(指導医)
袋ごと押されると、脊髄はどうなりますか?位置の分類と、圧迫の緊急性は別に評価します。

硬膜外腫瘍の鑑別診断

  • 転移性腫瘍による硬膜外進展(metastatic epidural spinal cord compression など)
  • リンパ腫(硬膜外腔原発/二次性)
  • 多発性骨髄腫 / 形質細胞腫(硬膜外腫瘤形成)
  • 神経鞘腫の硬膜外成分(ダンベル型:椎間孔拡大を伴う)
  • 硬膜外血管腫 / 血管奇形(epidural hemangioma など)
  • 硬膜外血管脂肪腫(angiolipoma)
  • 肉腫系腫瘍(稀だが鑑別に残す)
  • 髄膜腫の硬膜外進展(稀)

最初に確認する所見

まず脊髄・馬尾への圧迫と脊髄の信号変化を確認します。造影MRIでは硬膜外成分の範囲、椎体病変、椎間孔・傍脊柱部との連続性を評価します。進行する筋力低下や排尿障害などがあれば、画像所見とともに速やかな臨床評価につなげます(Bai 2022)。

  • 骨病変との連続性:転移、骨髄腫・形質細胞腫、リンパ腫などを考える手がかりです。
  • 椎間孔拡大と内外への連続性:神経鞘腫など神経原性腫瘍を考えます。
  • 脂肪を含む腫瘤:血管脂肪腫などを候補にします。
図4 硬膜外からの圧迫 硬膜外の腫瘤が大きくなると、硬膜外脂肪が見えにくくなり、硬膜嚢と脊髄が押されます。腫瘤の位置だけでなく、残った髄液腔と脊髄の形も確認します。
図4 硬膜外からの圧迫 硬膜外の腫瘤が大きくなると、硬膜外脂肪が見えにくくなり、硬膜嚢と脊髄が押されます。腫瘤の位置だけでなく、残った髄液腔と脊髄の形も確認します。

硬膜外には腫瘍以外の血腫や膿瘍も生じます。発症経過や感染徴候も合わせ、形だけで腫瘍と決めないようにします。硬膜外腔の広がりは脊椎急性硬膜外血腫で重要な硬膜上腔で確認でき、感染性病変は脊髄硬膜外膿瘍のMRIが参考になります。

図5 椎間孔を通るダンベル型 神経根が通る椎間孔を介して、脊柱管内と外に腫瘤が続くことがあります。くびれのある形は広がり方の手がかりですが、形だけで腫瘍名は決められません。
図5 椎間孔を通るダンベル型 神経根が通る椎間孔を介して、脊柱管内と外に腫瘤が続くことがあります。くびれのある形は広がり方の手がかりですが、形だけで腫瘍名は決められません。

硬膜内髄外腫瘍:神経鞘腫と髄膜腫を軸に考える

硬膜内髄外腫瘍は、硬膜嚢の中で脊髄の外にある腫瘍です。代表は神経鞘腫と髄膜腫で、付着部や神経根との関係、発生部位を合わせて候補を絞ります(Koeller 2019)。

ハジメハジメ(研修医)
ダンベル型なら、神経鞘腫で確定でしょうか?
ごろ〜ごろ〜(指導医)
くびれは広がり方の手がかりですね。形だけで確定せず、椎間孔や付着部との関係も見ましょう。

硬膜内髄外腫瘍の鑑別診断

候補 画像で探す手がかり 読み方の注意
髄膜腫 胸椎に多く、硬膜への広基性付着やdural tail(硬膜に沿う尾状の造影) 硬膜付着は手がかりで、単独の確定所見ではない
神経鞘腫 神経根・椎間孔への連続性、ダンベル型、嚢胞変性 ダンベル型だけで腫瘍名を決めない
終糸・馬尾の腫瘍 脊髄円錐との位置関係、終糸や神経根への連続性 粘液乳頭状上衣腫、傍神経節腫なども鑑別に含める
図6 硬膜に付くか、神経根に沿うか 硬膜内髄外の腫瘤は脊髄を外から押します。硬膜への広い付着や、神経根・椎間孔への連続性を見て、髄膜腫と神経鞘腫を考える手がかりにします。
図6 硬膜に付くか、神経根に沿うか 硬膜内髄外の腫瘤は脊髄を外から押します。硬膜への広い付着や、神経根・椎間孔への連続性を見て、髄膜腫と神経鞘腫を考える手がかりにします。

上衣腫という名前でも、終糸に生じる粘液乳頭状上衣腫は硬膜内髄外に位置することがあります。腫瘍名と位置の分類を同一視しないことが大切です(Koeller 2019)。

髄内腫瘍:上衣腫・星細胞腫・血管芽腫のMRI

髄内腫瘍は脊髄実質の中にあり、脊髄自体のふくらみが手がかりです。上衣腫・星細胞腫・血管芽腫を軸に、年齢と位置、造影される部分を見ます(Samartzis 2015、Shih 2020)。

ハジメハジメ(研修医)
成人なら上衣腫、小児なら星細胞腫という年齢だけで分けられますか?
ごろ〜ごろ〜(指導医)
年齢は候補の重みづけです。腫瘤の中心・広がり・造影所見も合わせて考えましょう。

髄内腫瘍の鑑別診断

候補 位置・広がりの傾向 追加して確認する所見
上衣腫 成人で多く、脊髄の中心寄りに発育する傾向 嚢胞、出血、脊髄空洞症
星細胞腫 小児〜若年で多く、偏心性・浸潤性に長く伸びることがある 脊髄の腫大範囲と、造影される部分の範囲
血管芽腫 小さな実質結節、脊髄表面寄りに位置することがある 強い造影、血管のflow void(血流による無信号)、浮腫・空洞

これらは画像で候補を絞るための傾向で、病理診断を置き換える所見ではありません。既知の悪性腫瘍があれば、髄内転移も鑑別に残します(Samartzis 2015、Shih 2020)。

図7 髄内腫瘍と脊髄のふくらみ 脊髄の腫大と髄液腔の狭小化、中心性・偏心性、嚢胞・空洞、造影結節と血管を比べます。出血の有無は別に確認します。
図7 髄内腫瘍と脊髄のふくらみ 脊髄の腫大と髄液腔の狭小化、中心性・偏心性、嚢胞・空洞、造影結節と血管を比べます。出血の有無は別に確認します。

WHO分類と画像の鑑別名

2021年のWHO中枢神経系腫瘍分類第5版(WHO CNS5)では、組織像に分子情報を組み込む分類が進みました。画像で考える腫瘍候補と、病理・分子診断で決まる名称は区別して読みます(Louis 2021)。旧来のPNETは、現在の単一診断名ではありません。

診断のまとめ:位置→中核鑑別→追加所見

読影では、主座を決め、代表疾患を挙げ、追加所見と圧迫の程度を記載します。形や年齢だけで腫瘍名を断定しないようにします。

  1. 位置の確定:脊椎(骨) / 硬膜外 / 硬膜内髄外 / 髄内。複数区分にまたがるときは連続性も記載します。
  2. 中核鑑別:骨は転移・骨髄腫・リンパ腫など、硬膜外は転移性進展など、硬膜内髄外は神経鞘腫・髄膜腫、髄内は上衣腫・星細胞腫・血管芽腫を軸にします。
  3. 追加所見:椎間孔拡大、硬膜付着、脂肪、出血・石灰化、嚢胞・空洞症、傍脊柱部との連続性、造影パターンを確認します。

よくある勘違い

位置の名前と腫瘍名は対応が一対一ではありません。見えている構造の変化から区分を判断します。

Q. 硬膜内なら、全部髄内腫瘍?

いいえ。硬膜嚢の中には髄液と神経根もあります。脊髄の外にあれば硬膜内髄外、脊髄実質の中なら髄内です。

Q. 骨の腫瘍と硬膜外腫瘍は、別々の病気?

別の場合もありますが、同じ骨病変が硬膜外へ進展することもあります。主座と広がりを分け、脊髄圧迫の有無まで確認します。

Q. ダンベル型やdural tailがあれば、腫瘍名まで決まる?

どちらも鑑別の手がかりです。形だけでは確定せず、付着部・部位・内部性状と臨床情報を合わせます。

今日のまとめ

  1. 病名を挙げる前に、骨・硬膜外・硬膜内髄外・髄内の位置を決める。
  2. MRIでは脊髄のふくらみ・偏位、硬膜外脂肪と髄液腔を組み合わせる。
  3. 腫瘍の鑑別とともに、進展範囲と脊髄・馬尾への圧迫を評価する。

関連記事

参考文献

  1. Koeller KK, Shih RY. Intradural Extramedullary Spinal Neoplasms: Radiologic-Pathologic Correlation. Radiographics. 2019;39(2):468-490. PubMed
  2. Samartzis D, et al. Intramedullary Spinal Cord Tumors: Part I—Epidemiology, Pathophysiology, and Diagnosis. Global Spine J. 2015. PMC
  3. Tobin MK, et al. Intramedullary spinal cord tumors: a review of current and future treatment strategies. Neurosurg Focus. 2015. PubMed
  4. Shih RY, et al. Intramedullary Masses of the Spinal Cord: Radiologic-Pathologic Correlation. Radiographics. 2020. PubMed
  5. Bai J, et al. Imaging of metastatic epidural spinal cord compression. 2022. PMC
  6. Ariyaratne S, et al. Primary Osseous Malignancies of the Spine. 2023. PMC
  7. Montoya-Bordón J, et al. Imaging diagnosis of vertebral metastasis. 2023. PubMed
  8. Arnautovic K, Arnautovic A. Extramedullary intradural spinal tumors: a review of modern diagnostic and treatment options and a report of a series. 2009. PubMed
  9. Abul-Kasim K, Thurnher MM, McKeever P, et al. Intradural spinal tumors: current classification and MRI features. Neuroradiology. 2008;50(4):301-314. PubMed
  10. Louis DN, Perry A, Wesseling P, et al. The 2021 WHO Classification of Tumors of the Central Nervous System: a summary. Neuro Oncol. 2021;23(8):1231-1251. PubMed

図はすべて説明のためのオリジナルの模式図で、実際の症例画像ではありません。
