神経鞘腫 MRIの見分け方

神経鞘腫は、神経を包むシュワン細胞から生じる良性腫瘍で、脊柱管内では硬膜内髄外腫瘍の代表です。研修医のハジメくんと一緒に、MRIでの位置・嚢胞変性・造影効果を確認し、ターゲットサインとダンベル型の意味を整理します。

先に結論

  1. 神経鞘腫はシュワン細胞由来の良性腫瘍です。脊柱管内ではまず硬膜・脊髄・神経根との位置関係を確認します。
  2. MRIではT2高信号と造影効果が基本で、嚢胞変性を伴うことがあると覚えます。内部が均一とは限りません。
  3. ターゲットサインは信号のパターン、ダンベル型は腫瘤の形です。どちらも単独で神経鞘腫を確定する所見ではありません。

目的から読む: 神経鞘腫とは / MRI所見 / 実際の症例 / ターゲットサイン / ダンベル型・CT / 髄膜腫との鑑別 / 症状・治療

脊柱管内の神経鞘腫とは?硬膜内髄外の意味

神経鞘腫(schwannoma、シュワン細胞腫)は、脊髄後根などの神経を包むシュワン細胞から生じる腫瘍です。髄膜腫と並ぶ代表的な硬膜内髄外腫瘍です(Koeller 2019)。

ハジメハジメ(研修医)
「脊髄の神経鞘腫」なら、脊髄の中にできるんですよね?
ごろ〜ごろ〜(指導医)
「髄外」はどこの外でしょう? 脊髄そのものの外にある、という意味ですよ。

硬膜内髄外とは、硬膜という膜の内側、脊髄そのものの外側という位置です。脊髄や馬尾(脊髄の下に続く神経根の束)が腫瘤に押されていないかを見ます。神経鞘腫は硬膜外や、硬膜の内外にまたがる形でも発育します。

発生部位や年齢には幅があります。腰仙椎・馬尾の腫瘤でも神経鞘腫を候補にすることが大切です。頻度や好発部位の研究データは、後半の根拠欄にまとめています。

図1 神経を包む細胞からできる腫瘍 神経鞘腫は神経を包むシュワン細胞から生じます。脊柱管内では神経根とのつながりと、脊髄そのものの外にあるかを確かめることが出発点です。
図1 神経を包む細胞からできる腫瘍 神経鞘腫は神経を包むシュワン細胞から生じます。脊柱管内では神経根とのつながりと、脊髄そのものの外にあるかを確かめることが出発点です。
図2 硬膜の内側、脊髄の外側 硬膜内髄外とは、脊髄を包む硬膜の内側で脊髄そのものの外側という位置です。腫瘤に押された脊髄と、周囲の髄液のすき間を分けて捉えます。
図2 硬膜の内側、脊髄の外側 硬膜内髄外とは、脊髄を包む硬膜の内側で脊髄そのものの外側という位置です。腫瘤に押された脊髄と、周囲の髄液のすき間を分けて捉えます。

神経鞘腫のMRI所見:T2高信号と造影効果を組み合わせる

典型的には、T1強調像で脊髄と比べて等〜低信号、T2強調像で高信号を示し、造影されます。嚢胞変性などにより内部は不均一になることがあります(Takashima 2018、Gui 2024)。

ハジメハジメ(研修医)
神経鞘腫のMRIで、T2がとても白ければ全部が嚢胞ですか?
ごろ〜ごろ〜(指導医)
造影すると、どこが染まりますか? T2の白さだけで嚢胞とは決めません。
見る画像・場所 神経鞘腫での見え方 読むときのポイント
T1強調像 等信号〜低信号が基本 脊髄と比べる。出血を伴うと一部が高信号になることもある
T2強調像 高信号。内部は均一とは限らない 強い高信号の部分と低信号の部分を分けて見る
造影T1強調像 充実部はよく造影される。均一または不均一 嚢胞状の部分では内部が染まらず、壁・隔壁が造影されることがある
形と位置 境界明瞭な腫瘤。神経根や椎間孔に沿う発育をとることがある 硬膜・脊髄との関係、脊柱管外への広がりも確認する

T2の低信号は、出血、細胞の密な部分、コラーゲンなどを反映することがあります。低信号域があればすべてターゲットサイン、という意味ではありません(Takashima 2018)。

マサマサ(技師)
……撮る側からは、造影前後を同じ断面で比べられるように。壁と中身を分けて見てほしいです。
図3 嚢胞と造影される腫瘍の違い 神経鞘腫では充実した部分が造影され、嚢胞状の部分は内部が染まらず壁や隔壁が目立つことがあります。高信号だけで嚢胞と決めずに確認します。
図3 嚢胞と造影される腫瘍の違い 神経鞘腫では充実した部分が造影され、嚢胞状の部分は内部が染まらず壁や隔壁が目立つことがあります。高信号だけで嚢胞と決めずに確認します。

神経鞘腫のMRI・CT症例:嚢胞と充実部はどう見える?

以下は手術・病理で神経鞘腫と診断された症例です。嚢胞を伴う例と、比較的均一な信号を示す例を見比べると、神経鞘腫の見え方に幅があることがわかります。

症例1:60歳代女性、L2の硬膜内髄外腫瘍

L2の神経鞘腫。T2高信号の嚢胞状部分を伴い、隔壁を中心に不均一な造影効果を認めるMRI

L2レベルに、T2強調像で高信号を示す嚢胞を伴う腫瘤があります。造影MRIでは隔壁を中心に不均一に造影されています。

横断像では腫瘍は脊柱管内の左側に位置しています。硬膜内髄外腫瘍として認められ、手術で神経鞘腫と診断されました。

症例2:50歳代女性、L4/5の硬膜内髄外腫瘍

L4/5の2cm弱の神経鞘腫。T2強調像で頭側の嚢胞状部分と尾側の不均一な高信号を認める

L4/5に2cm弱の腫瘤があります。T2強調像では、頭側に嚢胞を疑う高信号、尾側に不均一な高信号と一部の低信号を認めます。

同じL4/5神経鞘腫の造影MRI。腫瘤は強く造影され、頭側の嚢胞状部分は辺縁のみが造影される

腫瘤は強く造影されますが、頭側の嚢胞を疑う部分は辺縁のみが造影されています。T2強調像と同じ場所で見比べると、内部の違いを捉えやすくなります。

同じL4/5神経鞘腫の脊髄造影後CT。硬膜内髄外腫瘍の輪郭が明瞭

脊髄造影後のCT(CTミエログラフィ)では、腫瘍の輪郭と広がりが明瞭です。この症例も手術で硬膜内髄外神経鞘腫と診断されました。

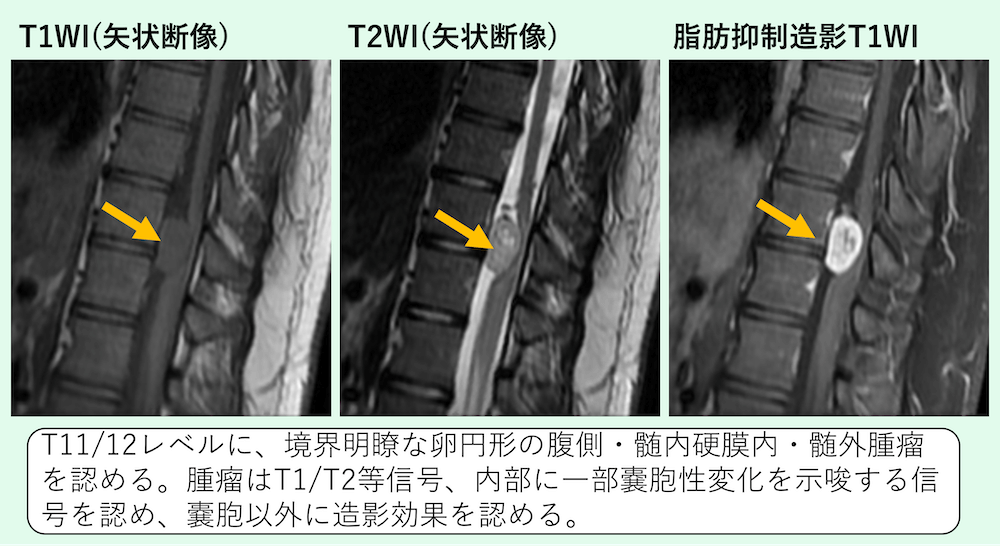

症例3:20歳代男性、T11/12の硬膜内髄外腫瘍

T11/12の腹側にある境界明瞭な卵円形の硬膜内髄外神経鞘腫のMRI

引用:Radiopaedia

T11/12レベルの腹側に、境界明瞭な卵円形の腫瘤があります。T1・T2強調像で等信号を主体とし、一部に嚢胞性変化を示唆する信号を認めます。

嚢胞状の部分以外に造影効果があり、外科的切除後の病理で硬膜内髄外神経鞘腫と診断されました。腹側にあることやT2で典型的な高信号でないことだけでは除外できません。

ターゲットサインとは?中心と辺縁の信号差

ターゲットサイン(target sign)は、T2強調像で中心が相対的に低信号、辺縁が高信号に見えるパターンです。神経線維腫に加え、神経鞘腫でも見られます(Koga 2007、Gui 2024)。

ハジメハジメ(研修医)
ターゲットサインがあれば、神経鞘腫で確定してよいですか?
ごろ〜ごろ〜(指導医)
神経線維腫でも見られますね。サインは手がかりで、病名そのものではありません。

神経鞘腫には、細胞が密なAntoni A領域と、疎で粘液状の基質を含むAntoni B領域があります。中心のAntoni Aと辺縁のAntoni Bに対応する信号差が報告されていますが、すべての腫瘍がこの配置をとるわけではありません(Koga 2007)。

比較項目 Antoni A領域 Antoni B領域
組織の特徴 細胞が密 細胞が疎で粘液状の基質が多い
ターゲット状の例での配置 中心側 辺縁側
T2強調像 辺縁に比べて低信号 中心に比べて高信号
造影T1強調像 中心側の造影が目立つパターン 辺縁側の造影が弱いパターン

この表は、ターゲット状のパターンを示す例に限った対応です。中心に嚢胞・出血・壊死が重なることもあります。造影の時相だけでAntoni AとBを断定しないようにします(Koga 2007)。

図4 ターゲットサインの見え方 ターゲットサインは、主にT2強調像で中心が相対的に暗く辺縁が明るく見える所見です。神経鞘腫にも見られますが、この所見だけで確定はできません。
図4 ターゲットサインの見え方 ターゲットサインは、主にT2強調像で中心が相対的に暗く辺縁が明るく見える所見です。神経鞘腫にも見られますが、この所見だけで確定はできません。

ダンベル型神経鞘腫とは?椎間孔とCTの骨変化

ダンベル型は、椎間孔を通って脊柱管内外にまたがり、途中がくびれた形です。神経鞘腫でよく見られますが、ダンベル腫瘍という呼び方にはほかの組織型も含まれます(Ozawa 2007)。

ハジメハジメ(研修医)
ダンベル型神経鞘腫は、硬膜の内と外にまたがる腫瘍と同じ意味ですか?
ごろ〜ごろ〜(指導医)
まず椎間孔を確認しましょう。脊柱管の内外と、硬膜の内外は別の区分ですよ。

脊柱管の内側にある部分が、硬膜内か硬膜外かを追加で確認します。形の説明と硬膜との関係を分けて記載すると、腫瘍の広がりを伝えやすくなります。Eden分類が古くから使われ、手術計画では三次元的な位置関係も重要です(Asazuma 2004)。

図5 椎間孔をまたぐダンベル型 ダンベル型は、椎間孔を通って脊柱管の内と外にまたがる腫瘤の形です。くびれは通り道との関係を表し、形だけで神経鞘腫という病名は決まりません。
図5 椎間孔をまたぐダンベル型 ダンベル型は、椎間孔を通って脊柱管の内と外にまたがる腫瘤の形です。くびれは通り道との関係を表し、形だけで神経鞘腫という病名は決まりません。

CTでは椎間孔の拡大と椎体後面を確認する

CTでは石灰化はまれで、椎間孔の拡大や椎体後面の陥凹(posterior scalloping)が手がかりになります。これらは神経鞘腫だけに特有の所見ではありません。

マルオマルオ(技師)
撮る側からひとこと! 骨の変化はCT、腫瘍と神経の関係はMRIを見比べてください。
図6 腫瘍に押されて変わる骨の形 脊柱管内の腫瘤がゆっくり大きくなると、椎体後面がなめらかにくぼむことがあります。椎間孔の拡大とともに、腫瘤と骨の位置関係を確認します。
図6 腫瘍に押されて変わる骨の形 脊柱管内の腫瘤がゆっくり大きくなると、椎体後面がなめらかにくぼむことがあります。椎間孔の拡大とともに、腫瘤と骨の位置関係を確認します。

椎体後面のくぼみを見つけたときに考えるほかの原因は、椎体後面の陥凹(posterior scalloping)の原因で整理できます。

神経鞘腫と髄膜腫の見分け方

椎間孔への進展・T2での水に近い高信号は神経鞘腫、硬膜との接触やdural tail signは髄膜腫を考える手がかりです。位置や性別も組み合わせて判断します(Zhai 2019、Takashima 2018)。

比較する点 神経鞘腫を考える所見 髄膜腫を考える所見
性別 髄膜腫ほど強い女性優位ではない 女性に多い
位置 胸椎・腰椎の後外側が手がかり 胸椎の腹側・前外側が手がかり
形と周囲との関係 ダンベル型、椎間孔の拡大 硬膜との広い接触、硬膜に沿う尾状の造影効果(dural tail sign)
T2強調像 水に近い高信号、不均一な信号や嚢胞状部分 脊髄に近い等信号をとることがあり、神経鞘腫より低めの傾向

表は典型像の比較です。腹側にある神経鞘腫やT2等信号の神経鞘腫もあるため、どれか一つの条件だけで除外しません。

図7 髄膜腫との位置関係の違い 神経鞘腫では神経根や椎間孔とのつながり、髄膜腫では硬膜との広い接触が手がかりです。脊髄をどちらへ押しているかも、信号と合わせて読みます。
図7 髄膜腫との位置関係の違い 神経鞘腫では神経根や椎間孔とのつながり、髄膜腫では硬膜との広い接触が手がかりです。脊髄をどちらへ押しているかも、信号と合わせて読みます。

馬尾・終糸の硬膜内髄外腫瘍では、神経鞘腫以外の腫瘍も候補に入ります。終糸との関係や類似病変の見分け方は、粘液乳頭状上衣腫のMRIで症例と合わせて確認できます。

神経鞘腫の症状と治療:画像で伝えること

神経根に沿う痛み・しびれが主な症状で、圧迫部位によって筋力低下や膀胱直腸障害が加わります。症状、増大の有無、脊髄・神経への圧迫を合わせて治療方針を考えます(Gui 2024)。

症状や増大を伴う腫瘍では手術を検討し、無症状で偶然見つかった病変では診察とMRIによる経過観察を選ぶこともあります。良性という組織の性質と、神経の圧迫による症状の重さは分けて考えることが大切です(Gui 2024)。

読影では、病変の高さ・硬膜との関係・脊髄や馬尾の圧迫・椎間孔外への広がりを記載します。嚢胞や造影される部分も確認し、画像所見と臨床症状を照合します。

根拠(もう少し詳しく):頻度の数字は対象集団と一緒に読む

元記事の頻度・年齢の数字は、登録統計と手術症例集積を分けて読む必要があります。ダンベル腫瘍の研究の結果を、すべての神経鞘腫にそのまま当てはめることはできません。

研究・対象 元記事で扱った数値 解釈の注意
Schellinger 2008:米国の登録データ 髄膜腫29%、神経鞘腫瘍24% 24%は神経鞘腫だけでなく神経鞘腫瘍(nerve sheath tumors)の区分
Conti 2004:手術179病変 平均年齢44.3歳。腰仙椎87、胸椎59、頸椎33病変 手術例の分布。一般人口での発生頻度を表すものではない
Ozawa 2007:脊髄腫瘍674例 ダンベル腫瘍は18%。ダンベル腫瘍118例の平均年齢43歳、69%が神経鞘腫 18%の分母は全脊髄腫瘍。神経鞘腫の18%がダンベル型という意味ではない
Ozawa 2007:ダンベル型の神経鞘腫 81例中15例(18%)がC2神経根に発生 全神経鞘腫を対象にしたC2発生率ではない。ダンベル腫瘍は頸椎での割合が高かった
Ozawa 2007:ダンベル腫瘍全体と小児例 悪性腫瘍は10/118例(8.5%)。10歳未満では11例中7例が悪性 複数の組織型を含む集団。神経鞘腫の悪性化率ではない

よくある勘違い

「腫瘍の位置」「信号のパターン」「腫瘤の形」を分けると、診断の飛躍を避けられます。

Q. ターゲットサインがないと神経鞘腫ではない?

いいえ。ターゲットサインは神経鞘腫の全例に出る所見ではありません。また、サインがあっても病名を単独では確定できません。

Q. ダンベル型なら良性の神経鞘腫?

ダンベル型は形の名前です。神経鞘腫以外の組織型にも見られるため、MRI所見と臨床情報を合わせて判断します。

Q. T2高信号の部分はすべて嚢胞?

いいえ。造影前後を比べ、内部・壁・隔壁のどこが染まるかを確認します。充実部もT2高信号になり得ます。

今日のまとめ

  1. 硬膜内髄外という位置を確認し、脊髄や神経根との関係を見ることから始めます。
  2. T2の信号と造影効果を組み合わせ、嚢胞状部分と充実部を分けて読むことが大切です。
  3. ターゲットサインやダンベル型だけで確定せず、髄膜腫などと比較します。

この所見が出た医師国家試験

画像つきの過去問と解説(医師国家試験まとめ)

この記事で参考にした本

※Amazonのアソシエイトとして、画像診断まとめは適格販売により収入を得ています。リンク先はAmazon(広告)です。

参考文献

画像所見と臨床判断の根拠は以下の文献です。

エキスパートのための脊椎脊髄疾患のMRI 第3版 P261-272。臨床画像 Vol.24,No.8,2008 P983-984。

  1. Koeller KK, Shih RY. Intradural extramedullary spinal neoplasms: radiologic-pathologic correlation. Radiographics. 2019;39(2):468-490. PubMed
  2. Abul-Kasim K, Thurnher MM, McKeever P, et al. Intradural spinal tumors: current classification and MRI features. Neuroradiology. 2008;50(4):301-314. PubMed
  3. Schellinger KA, Propp JM, Villano JL, et al. Descriptive epidemiology of primary spinal cord tumors. J Neurooncol. 2008;87(2):173-9. PubMed
  4. Conti P, Pansini G, Mouchaty H, et al. Spinal neurinomas: retrospective analysis and long-term outcome of 179 consecutively operated cases and review of the literature. Surg Neurol. 2004;61(1):34-43. PubMed
  5. Ozawa H, Kokubun S, Aizawa T, et al. Spinal dumbbell tumors: an analysis of a series of 118 cases. J Neurosurg Spine. 2007;7(6):587-93. PubMed
  6. Asazuma T, Toyama Y, Maruiwa H, et al. Surgical strategy for cervical dumbbell tumors based on a three-dimensional classification. Spine (Phila Pa 1976). 2004;29(1):E10-4. PubMed
  7. Zhai X, Zhou M, Chen H, et al. Differentiation between intraspinal schwannoma and meningioma by MR characteristics and clinic features. Radiol Med. 2019;124(6):510-521. PubMed
  8. Takashima H, Takebayashi T, Yoshimoto M, et al. Differentiating spinal intradural-extramedullary schwannoma from meningioma using MRI T2 weighted images. Br J Radiol. 2018;91(1092):20180262. PubMed
  9. Koga H, Matsumoto S, Manabe J, et al. Definition of the target sign and its use for the diagnosis of schwannomas. Clin Orthop Relat Res. 2007;464:224-229. PubMed
  10. Gui C, Canthiya L, Zadeh G, et al. Current state of spinal nerve sheath tumor management and future advances. Neurooncol Adv. 2024;6(Suppl 3):iii83-iii93. PubMed / PMC全文

症例画像は各図の引用元のとおりです。
