先に結論：頭蓋骨のレントゲンは「正常な線」を先に知る。縫合はギザギザで左右対称、骨折は直線的で鋭く、血管溝は枝分かれして皮質で縁取られる。溶けた病変は打ち抜き像・縁の形で見分ける
| 写っているもの | 見え方の特徴 |
|---|---|
| 縫合 | ギザギザ(鋸歯状)で、左右対称・決まった位置にある |
| 骨折線 | 直線的で鋭く黒い。縁にギザギザがない。縫合に直角に終わることもある |
| 血管溝 | 細い線状の透亮で、枝分かれする。縁が白い皮質で縁取られる |
| 正常変異 | 頭頂孔・くも膜顆粒の圧痕・静脈の通り道・縫合骨など。縁がなめらかで、皮質がある |
| 骨が溶ける病変 | 多発性骨髄腫の打ち抜き像、ランゲルハンス細胞組織球症の斜めに削れた縁、転移 |
頭蓋骨のレントゲンは今どう使われるか
頭部の外傷では、現在はCTが中心で、頭蓋骨のレントゲンだけで脳の損傷は判断できません。それでも、頭蓋骨のレントゲンは、他院から持ち込まれた写真、子どもの外傷、全身の骨のレントゲン(スケルトンサーベイ)の一部などで、今も目にします。
子どもの虐待が疑われる場面でのCTとレントゲンの比較では、CTの感度は96.5％、レントゲンは59.8％と報告されています(肋骨と頭蓋骨の骨折を合わせた解析、Mohammed 2024)。2歳未満の子どもの104組を比べた研究では、頭蓋骨骨折は21例(20％)で、CTでは見え、レントゲンでは見えなかった骨折が2例、レントゲンだけで見えた骨折はありませんでした(Martin 2020)。同じように94人を調べた別の研究でも、CTで見えない所見がレントゲンにだけ見えた例はありませんでした(Sharp 2018)。
つまり、レントゲンは見落としが起こりうる検査ですが、画像を読む基本の目を養うには役立ちます。この記事では、頭蓋骨のレントゲンで、どこをどんな順に見るかを整理します。
見る順番(正面像と側面像)
| 順番 | 見るもの | ポイント |
|---|---|---|
| 1 | 全体の形と大きさ | 左右差、骨の厚さ、外板と内板の連続 |
| 2 | 縫合 | 矢状縫合・冠状縫合・ラムダ縫合・鱗状縫合。幅と左右対称 |
| 3 | 線状の透亮 | 縫合か、血管溝か、骨折か |
| 4 | 丸い・斑状の透亮 | 正常変異か、骨が溶ける病変か |
| 5 | 骨の厚さと濃さ | 厚くなっていないか、白く硬化していないか |
| 6 | トルコ鞍・副鼻腔・石灰化 | 大きさ・形、左右のずれ |
側面像では前後の縫合と血管溝、正面像では左右の違いを比べやすくなります。骨折を見つけるには、正常な線を先に全部拾い上げ、残った線を疑うのが近道です。
縫合と骨折線の見分け方
縫合は、頭蓋骨を作る骨と骨をつなぐ線で、矢状縫合・冠状縫合・ラムダ縫合・鱗状縫合などがあります。子どもでは縫合の幅が広く、ギザギザも目立つため、骨折と見間違えやすくなります。
| 手がかり | 縫合 | 骨折線 |
|---|---|---|
| 形 | ギザギザ(鋸歯状) | 直線的で、縁のギザギザがない |
| 濃さ | 縁が白く縁取られ、ほどよい濃さ | 縫合より黒く透ける(より透亮性が高い) |
| 位置 | 決まった場所、左右対称 | どこにでもできる。左右対称ではない |
| 走り方 | 骨のつなぎ目に沿う | 枝分かれしたり、縫合に直角に終わったりする |
症例ページでは、直線的で縁にギザギザのない線状骨折は、縫合より黒く見えると説明されています。骨折の線が縫合に突き当たって終わる様子も、典型的な所見です。縫合の位置ごとの見え方は頭蓋骨の縫合線と骨折線の見分け方、赤ちゃんの縫合や縫合骨は赤ちゃんの頭のCT・レントゲンで異常に見える正常で詳しく説明しています。
縫合骨(Wormian bone)
縫合の途中に、島のような小さな骨が見えることがあります。縫合骨(Wormian bone)で、正常のこともあります。一方で、矢状縫合やラムダ縫合に縫合骨が多数あることは、鎖骨頭蓋異形成症などの病気の特徴として知られています(Gomez 2018)。
子どもの骨折は線が長く残ることがある
子どもの頭蓋骨の骨折は、手足の骨折と違って、仮骨(骨を修復する新しい骨)を作らず、治る過程が画像で追いにくいとされています。24か月未満で、骨折が治ったことを確認できた研究では、経過を追えた26人のうち11人(42.3％)で骨折の透亮が消え、消えるまでの期間は2〜18週でした。10週以上かかった骨折も12か所ありました(Harper 2021)。そのため、古い骨折線が数か月残ることがあります。

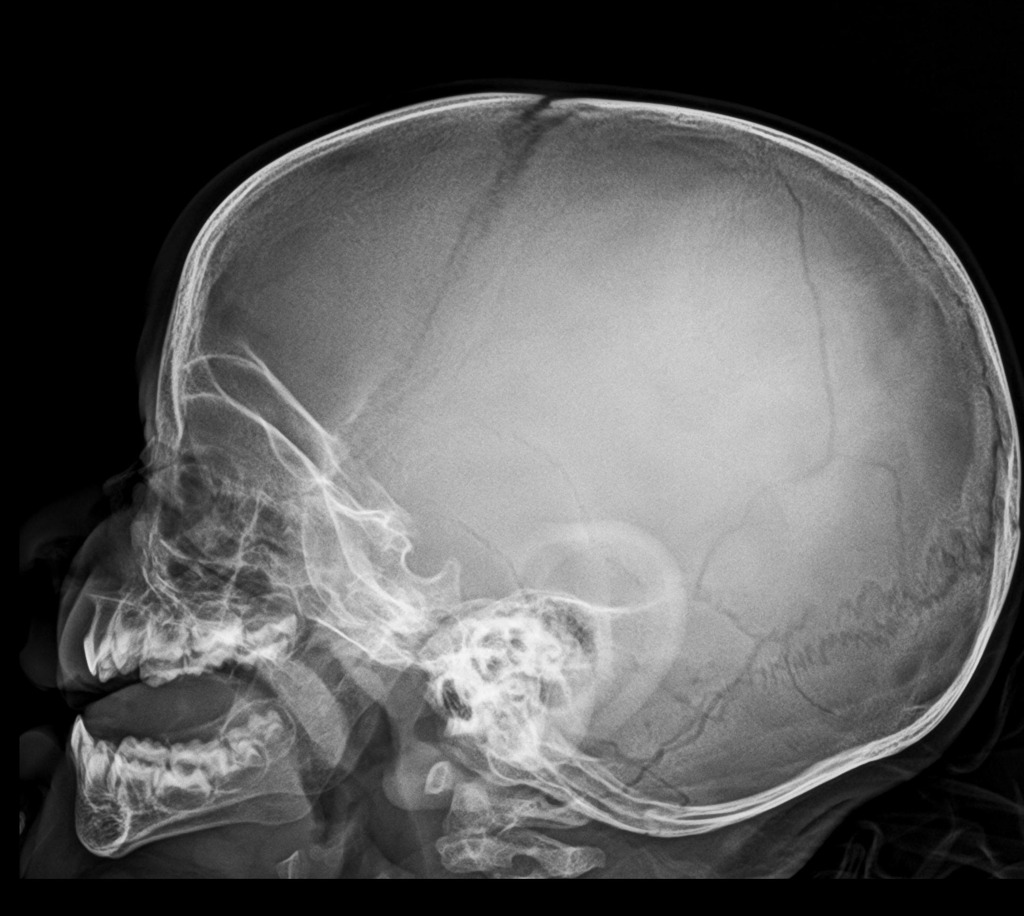

症例 小児男児 頭頂部の線状骨折(側面像)
引用：Radiopaedia(Skull fracture – linear)
頭頂部から斜めに走る細く黒い線があり、周囲の縫合と比べて直線的です。症例ページでは、頭頂骨の長い枝分かれした(逆Y字の)線状骨折で、ラムダ縫合に直角に終わると記載されています。CTで骨折が確認され、頭蓋内の出血はなかったとされています。
血管溝(血管が通る溝)
頭蓋骨の内側(内板)には、硬膜の血管(中硬膜動脈など)や板間静脈、静脈洞が通る溝があります。レントゲンでは、細い線状の透亮として見え、骨折と見間違えやすい所見です。
| 手がかり | 血管溝 | 骨折線 |
|---|---|---|
| 太さ | 細く、末梢に向かってさらに細くなる | ほぼ一定か、広がる |
| 走り方 | 枝分かれし、血管の走行に沿う | 外力の向きで決まり、血管の走行とは関係しない |
| 縁 | 白い皮質で縁取られ、なめらか | 鋭く、縁に白い縁取りがない |
| 左右 | 反対側にも似た溝がある | 片側だけのことが多い |
静脈の通り道(導出静脈の孔)は、縁が硬化した蛇行する線状の透亮で、縫合や骨折と間違えられることがあります(Gomez 2018)。血管溝のパターンは人によって違い、子どもの頃の写真と比べて身元の確認に使われた報告もあるほどです(Messmer 1986)。
くも膜顆粒の圧痕と、そのほかの正常変異
くも膜顆粒(パッキオーニ顆粒)は、くも膜の突起が頭蓋骨や静脈洞に入り込んだ構造で、年齢とともに増えます。数mm程度で、横静脈洞の外側・中ほどに多く、次いで上矢状洞に沿ってできます(Gomez 2018)。骨の内側に、境界のはっきりした丸い透亮として見えることがあります。くも膜顆粒の役割とCT・MRIでの見え方はくも膜顆粒とは？をご覧ください。
| 正常変異 | 見え方 | ポイント |
|---|---|---|
| 頭頂孔 | 矢状縫合のそばで、左右対称の丸い透亮 | 縁がなめらかで皮質がある。多くは良性の先天的な骨の欠損 |
| くも膜顆粒の圧痕 | 静脈洞に沿う、境界明瞭な丸い透亮 | 年齢で増える(Gomez 2018) |
| 静脈湖・導出静脈の孔 | 丸い・蛇行する透亮 | 縁が硬化。縫合や骨折と間違えやすい(Gomez 2018) |
| 頭頂骨の菲薄化 | 頭頂部の骨が部分的に薄い | 見かけ上の透亮(Gomez 2018) |
| 手術後の穿頭孔 | 内板・外板が抜けた明瞭な円い欠損 | 手術の既往を確認(Gomez 2018) |
頭頂孔は、頭頂骨に左右対称に見える円形の抜けで、骨の形成が不十分なことで生じます。成人の頭蓋骨250体を調べた研究では、両側の大きな頭頂孔は2体(0.8％)で、縁はなめらかで皮質があり、骨が溶けた所見はありませんでした(Seltzer 2026)。大きな頭頂孔は、血管の奇形との関連が指摘されています(Seltzer 2026)。画像で見つかったときは、縁がなめらかで皮質があるか、左右対称かを確認します。
骨が溶ける病変(溶骨性病変)
頭蓋骨に骨が溶けた病変を見つけたときは、病気を考えます。頭蓋骨の病変で最も多いのは転移で、大人では乳がん、子どもでは神経芽腫が多いとされています(Gomez 2018)。
| 病変 | レントゲンでの見え方 |
|---|---|
| 多発性骨髄腫 | 境界のはっきりした「打ち抜き(punched-out)」の溶骨性病変が多数(Gomez 2018) |
| ランゲルハンス細胞組織球症 | 板間層の溶骨性病変。縁が斜めに削れた(bevelled)形や、中心に骨のかけらが残る「button sequestrum」(Azouz 2005、Gomez 2018) |
| 転移 | 溶骨性・造骨性・混合型。原発がんによって異なる(Gomez 2018) |
| Paget病 | 溶骨期は広い範囲の透亮、混合期は頭蓋冠が拡大し「綿花状(cotton-wool)」(Gomez 2018) |
良性と悪性の見分けには、病変の縁を見ます。良性では境界がはっきりして、移行部が狭く、縁が硬化します。悪性では虫食い状・浸潤性で、境界が不明瞭で、移行部が広く、骨膜反応が途切れるとされています(Gomez 2018)。

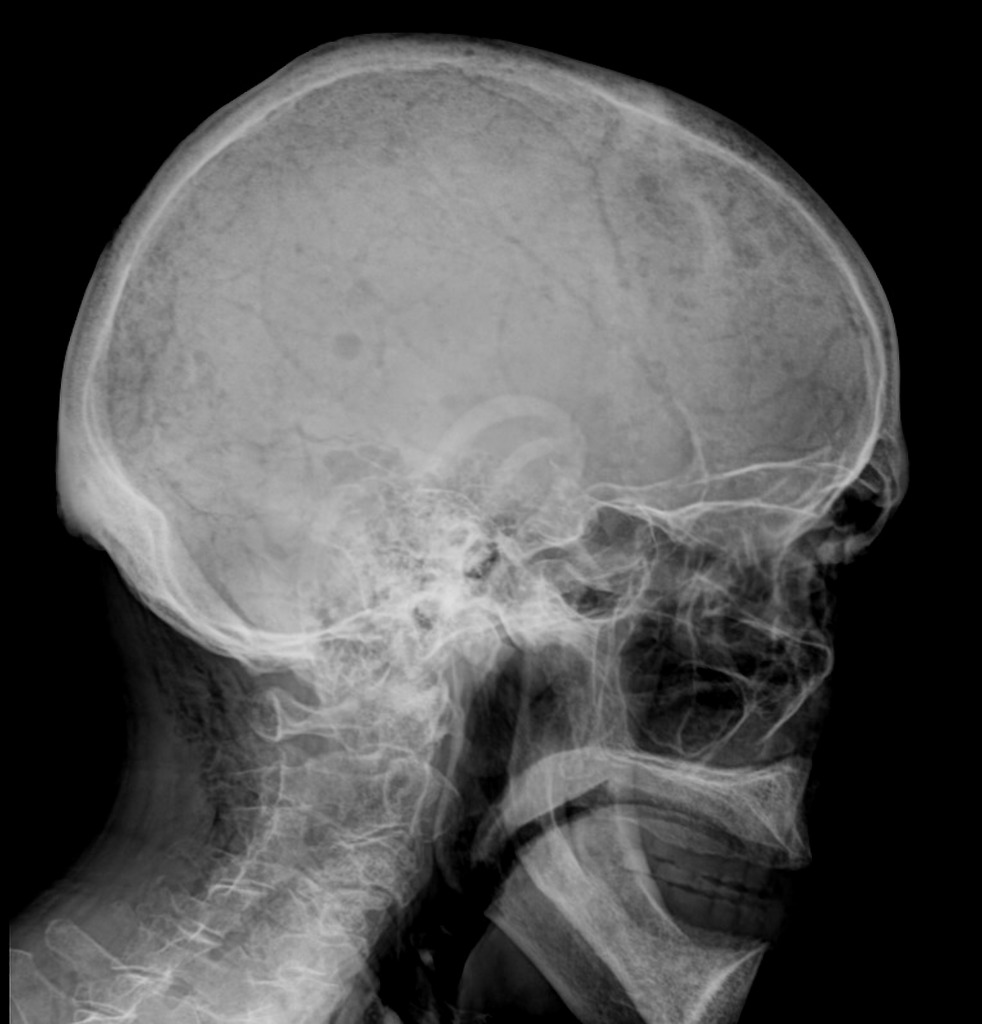

症例 50歳代男性 多発性骨髄腫の打ち抜き像(側面像)
引用：Radiopaedia(Multiple myeloma – raindrop skull)
頭蓋冠に、境界のはっきりした小さな円形の透亮が多数散らばっています。症例ページでは、多発性骨髄腫の患者さんで、側面像で最も目立つ多数の「打ち抜き」像(raindrop skull)と記載されています。
骨が溶ける病変の鑑別は頭蓋骨腫瘍(溶骨性病変)の鑑別診断、骨髄腫の画像は多発性骨髄腫の画像診断で詳しく説明しています。
チェックリスト
| 確認項目 | 見るポイント |
|---|---|
| 線の形 | ギザギザ(縫合)か、直線(骨折)か、枝分かれ(血管溝)か |
| 縁 | 白い皮質で縁取られているか、鋭く透けているか |
| 左右対称 | 反対側にも同じ線・孔があるか |
| 丸い透亮 | 縁がなめらか(正常変異)か、打ち抜き・虫食い(病変)か |
| 骨の厚さ | 厚く・硬くなっていないか |
| 年齢・既往 | 小児か、外傷の既往か、手術・がんの既往か |
| 迷ったとき | CT(骨条件・3D)で確認。以前の画像と比べる |
よくある疑問(Q&A)
Q. 子どもの頭のレントゲンで、縫合と骨折はどう見分けますか？
A. 縫合はギザギザで左右対称、決まった位置にあります。骨折は直線的で鋭く黒く、縁にギザギザがありません。見分けにくいときはCTや以前の画像と比べます。
Q. 頭頂孔があると言われました。心配ですか？
A. 多くは良性の先天的な骨の欠損で、縁はなめらかで皮質があります(Seltzer 2026)。血管の奇形との関連も指摘されているため、頭痛やけいれんなどの症状がある場合は、医療機関で相談してください。
Q. 古い骨折は、レントゲンでいつまで見えますか？
A. 24か月未満の子どもの頭蓋骨骨折では、画像上で骨折の透亮が消えるまでに2〜18週かかった報告があります(Harper 2021)。数か月前の外傷の線が残ることがあります。
Q. 頭蓋骨のレントゲンは、頭のケガのときに撮るべきですか？
A. 頭のケガでは、必要な検査は症状や年齢、受傷の状況によって主治医が判断します。頭を強く打ったあとの頭痛・嘔吐・意識の変化があるときは、早めに医療機関を受診してください。
あわせて読みたい：胸部レントゲンで結節に見える肺外の影
あわせて読みたい：骨系統疾患のレントゲン
参考文献
- Gomez CK, Schiffman SR, Bhatt AA. Radiological review of skull lesions. Insights Imaging. 2018;9(5):857-882. PubMed
- Mohammed A, Mahon E, Moore N, et al. Computed tomography versus radiography for the detection of rib and skull fractures in paediatric suspected physical abuse: a systematic review. Eur J Pediatr. 2024;184(1):69. PubMed
- Martin A, Paddock M, Johns CS, et al. Avoiding skull radiographs in infants with suspected inflicted injury who also undergo head CT: “a no-brainer?”. Eur Radiol. 2020;30(3):1480-1487. PubMed
- Sharp SR, Patel SM, Brown RE, et al. Head imaging in suspected non accidental injury in the paediatric population. In the advent of volumetric CT imaging, has the skull X-ray become redundant? Clin Radiol. 2018;73(5):449-453. PubMed
- Harper NS, Eddleman S, Shukla K, et al. Radiologic Assessment of Skull Fracture Healing in Young Children. Pediatr Emerg Care. 2021;37(4):213-217. PubMed
- Seltzer LA, Hines BL, Weisberg ZS, et al. New insights into enlarged parietal foramina: an anatomical, radiological, and histological study. Childs Nerv Syst. 2026;42(1). PubMed
- Azouz EM, Saigal G, Rodriguez MM, et al. Langerhans’ cell histiocytosis: pathology, imaging and treatment of skeletal involvement. Pediatr Radiol. 2005;35(2):103-15. PubMed
- Messmer JM, Fierro MF. Personal identification by radiographic comparison of vascular groove patterns of the calvarium. Am J Forensic Med Pathol. 1986;7(2):159-62. PubMed
