中間広筋 CT・MRIの解剖

中間広筋(ちゅうかんこうきん・vastus intermedius)とは、大腿直筋の深く、大腿骨のすぐ前にある大腿四頭筋の一つで、膝を伸ばす筋肉です。大腿のCT・MRIで中間広筋がどこに見えるか、起始・停止・支配神経・作用と大腿直筋との違いを、研修医のハジメくんと一緒に整理します。

先に結論

  1. 中間広筋とは、大腿直筋の深く(大腿骨のすぐ前)にある大腿四頭筋の一つです。大腿骨の前面・外側面の上部から起こり、膝蓋骨に付きます。
  2. 股関節には作用せず、膝の伸展だけを行う単関節筋で、支配神経は大腿神経です。英語は vastus intermedius です。
  3. CT・MRIの横断像では大腿骨を前と外側から包む筋肉です。骨に接しているので、大腿骨の骨折や骨腫瘍の広がりを見るときに目を向けます。

目的から読む: 中間広筋とは・読み方 / MRI画像の解剖 / CT画像の解剖 / 起始・停止・支配神経 / 大腿直筋との違い / 作用と膝関節筋

中間広筋とは?読み方と大腿四頭筋の中での位置

中間広筋は、大腿四頭筋の4つのうち、いちばん深いところにある筋肉です。前を大腿直筋がおおい、外側に外側広筋、内側に内側広筋が並びます。

ハジメハジメ(研修医)
先生、中間広筋って「中間」だから、外側広筋と内側広筋のあいだの浅いところにあるんですよね?
ごろ〜ごろ〜(指導医)
左右で見ると真ん中ですが、前から見ると大腿直筋の下、骨のすぐ前に隠れています。

中間広筋(ちゅうかんこうきん:vastus intermedius)は、大腿四頭筋の一部で、大腿前面の深層に位置する筋肉です。膝関節の伸展に関わります。

大腿のMRI画像で中間広筋に色を付けた図
図1 大腿四頭筋の4つの筋と中間広筋 右の大腿を前から見た模式図です。大腿直筋を透かすと、その下の大腿骨の前に中間広筋があり、両わきに外側広筋と内側広筋が並びます。
図1 大腿四頭筋の4つの筋と中間広筋 右の大腿を前から見た模式図です。大腿直筋を透かすと、その下の大腿骨の前に中間広筋があり、両わきに外側広筋と内側広筋が並びます。

中間広筋のMRI画像の解剖

MRIの横断像では、中間広筋は大腿骨の前面から外側面に張りつく、骨をくるむような形に見えます。前に大腿直筋、外側に外側広筋、内側に内側広筋が接します。

ハジメハジメ(研修医)
外側広筋とくっついて見えて、どこまでが中間広筋かわかりません。
ごろ〜ごろ〜(指導医)
筋肉どうしの間の細い脂肪の線(筋膜)を、骨のそばからたどると分けやすいですよ。

解剖がよく理解できるように、大腿の実際のMRI画像の中間広筋に色を付けました。MRIの横断像では以下の場所に中間広筋があります。

大腿のMRI横断像で中間広筋に色を付けた図
図2 大腿中部の横断で見る中間広筋 大腿の中ほどの横断模式図です。大腿骨の前と外側を包む中間広筋と、その前の大腿直筋、外側の外側広筋、内側の内側広筋の並びを見ます。
図2 大腿中部の横断で見る中間広筋 大腿の中ほどの横断模式図です。大腿骨の前と外側を包む中間広筋と、その前の大腿直筋、外側の外側広筋、内側の内側広筋の並びを見ます。

↓無音動画で中間広筋のMRI解剖を確認する↓

自分でMRI画像をスクロールしてコロコロ連続画像で見たい方はこちら→中間広筋のMRI画像の解剖

マサマサ(技師)
……膝に近い高さだと、中間広筋のさらに奥に膝関節筋が見えます。T1の横断がいちばんわかりやすいです。
ハジメハジメ(研修医)
えっ、中間広筋よりもっと深い筋肉があるんですか…

膝関節筋は、大腿骨の遠位1/3の前面から起こり、膝蓋上包に付く小さな筋肉です。くわしくは後の「作用と膝関節筋」の節で見ます。

図3 高さで変わる中間広筋の形 大腿の近位・中部・遠位の横断模式図です。近位と中部では大腿骨の前と外側を厚く包み、膝の近くでは薄くなり、その奥に膝関節筋が現れます。
図3 高さで変わる中間広筋の形 大腿の近位・中部・遠位の横断模式図です。近位と中部では大腿骨の前と外側を厚く包み、膝の近くでは薄くなり、その奥に膝関節筋が現れます。

中間広筋のCT画像の解剖

CTでも見る場所は同じで、大腿骨にいちばん近い前の筋肉が中間広筋です。筋肉どうしの濃さの差は小さいので、筋肉の間の脂肪の線を手がかりに分けます。

ハジメハジメ(研修医)
CTだと筋肉が全部同じ灰色で、中間広筋だけ見分けるのは無理じゃないですか?
ごろ〜ごろ〜(指導医)
濃さではなく場所で決めます。骨に接している前の筋肉が中間広筋です。
マルオマルオ(技師)
骨に接している前の筋肉、と決めれば迷いませんね!筋肉の間の脂肪の線が見えやすい条件で出しています!

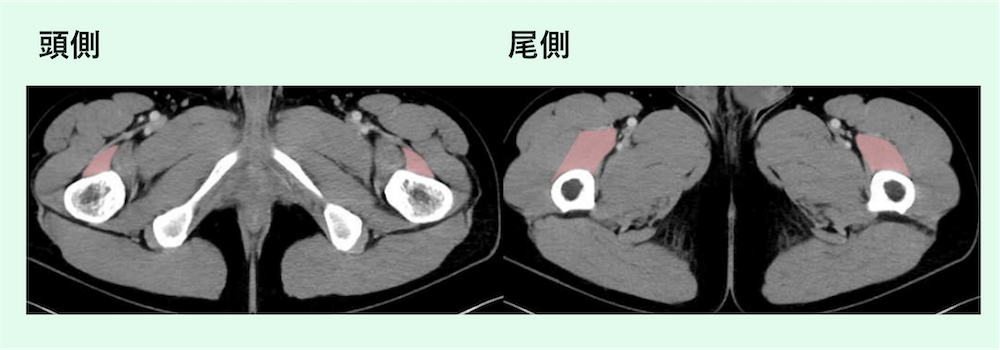

大腿のCT画像の中間広筋に色を付けました。

大腿のCT横断像で中間広筋に色を付けた図

自分でCT画像をスクロールしてコロコロ連続画像で見たい方はこちら→中間広筋(vastus intermedius)のCT画像の解剖

骨盤・大腿の筋肉をまとめて見たいときは、骨盤・大腿部周辺の筋肉のCT画像解剖まとめで、殿筋・腸腰筋・内転筋群と並べて位置を確認できます。

中間広筋の起始・停止・支配神経(一覧)

中間広筋は大腿骨の前面・外側面の上部2/3から起こり、大腿四頭筋腱となって膝蓋骨に付きます。支配神経は大腿神経です。

ハジメハジメ(研修医)
大腿四頭筋はみんな骨盤から始まるんですよね?中間広筋も?
ごろ〜ごろ〜(指導医)
骨盤から始まるのは大腿直筋だけです。中間広筋は大腿骨そのものから起こります。
項目 中間広筋
読み方・英語 ちゅうかんこうきん/vastus intermedius
場所 大腿前面の深層(大腿直筋の下、大腿骨のすぐ前)
起始 大腿骨の前面・外側面の上部2/3
停止 大腿四頭筋腱となって膝蓋骨→膝蓋靱帯を介して脛骨粗面
支配神経 大腿神経
主な作用 膝関節の伸展(股関節には作用しない)
図4 中間広筋の起始と停止 右の大腿骨を前から見た模式図です。大腿骨の前面と外側面の上から2/3に広く付いて起こり、下は大腿四頭筋腱となって膝蓋骨に付きます。
図4 中間広筋の起始と停止 右の大腿骨を前から見た模式図です。大腿骨の前面と外側面の上から2/3に広く付いて起こり、下は大腿四頭筋腱となって膝蓋骨に付きます。

中間広筋の起始

中間広筋は、大腿骨の前面および外側面の上部2/3から起始します。大腿直筋と異なり、骨盤には付着せず、大腿骨から直接起始します。

中間広筋の停止

中間広筋は、大腿四頭筋腱に合流し、膝蓋骨に付着します。さらに、膝蓋靱帯を介して脛骨粗面(けいこつそめん)に停止します。膝蓋骨の安定や膝の伸展に寄与します。

中間広筋の支配神経

中間広筋は、大腿四頭筋のほかの筋と同じく大腿神経に支配されます。大腿神経は腰神経叢の枝で、鼡径靱帯の下を通って大腿の前面に入り、四頭筋それぞれに枝を出します。

図5 大腿神経と大腿四頭筋への枝 右の骨盤と大腿を前から見た模式図です。腰神経叢から出た大腿神経が鼡径靱帯の下をくぐって大腿の前に入り、4つの筋に枝を分けます。
図5 大腿神経と大腿四頭筋への枝 右の骨盤と大腿を前から見た模式図です。腰神経叢から出た大腿神経が鼡径靱帯の下をくぐって大腿の前に入り、4つの筋に枝を分けます。

ほかの大腿四頭筋の起始・停止は、外側広筋のCT、MRI画像の解剖と起始停止、内側広筋の起始・停止と作用で、同じ形の一覧表とMRI画像で比べられます。

中間広筋と大腿直筋の違い

いちばんの違いはまたぐ関節の数です。中間広筋は膝関節だけをまたぐ単関節筋、大腿直筋は股関節と膝関節をまたぐ二関節筋です。

ハジメハジメ(研修医)
重なっているなら、中間広筋も大腿直筋と同じで、脚を前に上げる働きもありますか?
ごろ〜ごろ〜(指導医)
いいえ。中間広筋は骨盤に付かないので、股関節は動かせず、膝を伸ばすだけです。
項目 中間広筋 大腿直筋
位置 大腿骨のすぐ前(最も深い) 大腿の前面の中央(最も浅い)
起始 大腿骨の前面・外側面 骨盤(下前腸骨棘など)
またぐ関節 膝関節のみ(単関節筋) 股関節と膝関節(二関節筋)
作用 膝の伸展 膝の伸展と股関節の屈曲

MRIやCTの横断像では、大腿骨を前と外側から包むように中間広筋があり、その前に大腿直筋、外側に外側広筋、内側に内側広筋が並びます。

図6 単関節筋と二関節筋 右脚を外側から見たしくみ図です。中間広筋は膝だけをまたいで膝を伸ばし、大腿直筋は股関節と膝の両方をまたぐので、脚を前に上げる働きも持ちます。
図6 単関節筋と二関節筋 右脚を外側から見たしくみ図です。中間広筋は膝だけをまたいで膝を伸ばし、大腿直筋は股関節と膝の両方をまたぐので、脚を前に上げる働きも持ちます。

大腿四頭筋の肉ばなれ(筋損傷)は、二関節筋で形も複雑な大腿直筋に最も起こりやすいとされています(Plastow 2023)。大腿直筋の解剖は大腿直筋の起始・停止と作用で、CT・MRI画像と合わせて見られます。

中間広筋の作用と特徴(膝関節筋・四頭筋腱の層)

中間広筋の作用は膝関節の伸展です。立っているときや歩くときに膝を支える働きもあります。

中間広筋の主な役割

  • 膝関節の伸展:他の大腿四頭筋と協調して膝を伸ばす動作を行います。
  • 体重支持:立位や歩行時に膝を安定させ、下肢の力を効率的に伝えます。
ハジメハジメ(研修医)
大腿四頭筋腱は、4つの筋がきれいに3層に重なってできているんですよね?
ごろ〜ごろ〜(指導医)
教科書ではそうですが、解剖してみると層の数はばらつきが大きいんです。

中間広筋の特徴

  • 深層筋:中間広筋は、大腿直筋の下に位置し、大腿四頭筋の中で最も深い部分を占めます。
  • 膝関節筋(articularis genu):膝に近い高さでは、中間広筋の奥(骨のすぐ前)に別の小さな筋=膝関節筋があります。大腿骨遠位1/3前面から起こり膝蓋上包に付きます。献体24肢すべてで中間広筋とは筋膜面で分かれた独立した筋で、術前MRIでは35例中34例で確認でき、T1強調横断像でいちばんよく見えました(Caterson 2020)。
  • 純粋な膝伸展筋:股関節には作用せず、膝関節の動きに特化しています。
  • 四頭筋腱の層:四頭筋腱の重なり方は人によってばらつきが大きく、教科書どおりとは限りません。教科書的には大腿直筋が最も浅く中間広筋が最も深い3層構造ですが、献体20肢では典型的な3層構造は3肢のみで、2〜4層など変異が多いと報告されています(Waligora 2009)。
  • 中間広筋の張筋(tensor of the vastus intermedius):外側広筋と中間広筋の間に、どちらとも分かれた細い筋腹があることがあります。献体26肢すべてで確認されたという報告です。大腿神経と外側大腿回旋動脈から独立した枝を受け、四頭筋腱の一部として膝蓋骨の内側に付いていました(Grob 2016)。

中間広筋は、膝を伸ばす力を効率的に伝える大腿四頭筋の一部として、日常の動作やスポーツで膝を伸ばす力を支えています。

図7 四頭筋腱の層と膝関節筋 右膝を外側から見た矢状断の模式図です。浅い大腿直筋、中間の内側・外側広筋、深い中間広筋が腱で重なり、その奥の膝関節筋が膝蓋上包に付きます。
図7 四頭筋腱の層と膝関節筋 右膝を外側から見た矢状断の模式図です。浅い大腿直筋、中間の内側・外側広筋、深い中間広筋が腱で重なり、その奥の膝関節筋が膝蓋上包に付きます。
図8 外側広筋と中間広筋の間の筋腹 大腿上部の横断模式図です。外側広筋と中間広筋のあいだに、どちらとも分かれた細い筋腹があり、四頭筋腱の一部になっていきます。
図8 外側広筋と中間広筋の間の筋腹 大腿上部の横断模式図です。外側広筋と中間広筋のあいだに、どちらとも分かれた細い筋腹があり、四頭筋腱の一部になっていきます。

大腿骨のすぐ前にあるので、大腿骨の骨折や骨腫瘍では、中間広筋(膝に近い高さでは膝関節筋)まで変化が及ぶかを見ます。膝の近くでは、膝関節筋を腫瘍と一緒に切除する前方の境界(切除縁)の層として使い、中間広筋を残せる可能性が報告されています(Caterson 2020)。

膝の伸展機構(膝蓋骨より上の四頭筋腱、下の膝蓋腱)の損傷は、膝蓋腱・四頭筋腱断裂の画像診断で症例と合わせて見られます。

よくある勘違い

Q. 中間広筋は、外側広筋と内側広筋のあいだの浅いところにある?

いいえ。大腿直筋におおわれているので、体の表面から直接は触れにくい筋肉です。位置は触診ではなく、CT・MRIの横断像で大腿骨の前と外側に接する筋として確かめます。

Q. 中間広筋も大腿直筋と同じく、骨盤から起こって股関節を曲げる?

いいえ。中間広筋は大腿骨の前面・外側面の上部2/3から起こる単関節筋で、作用は膝の伸展だけです。骨盤から起こり股関節を曲げるのは大腿直筋です。

Q. 中間広筋が大腿四頭筋のいちばん深い筋?

四頭筋の中ではそうですが、膝の近くではその奥に膝関節筋があります(「作用と膝関節筋」の節を参照)。

今日のまとめ

  1. 中間広筋は大腿直筋の下、大腿骨のすぐ前にある、大腿四頭筋で最も深い筋。
  2. 大腿骨の前面・外側面の上部2/3から起こり膝蓋骨へ。膝の伸展だけを行い、支配神経は大腿神経。
  3. CT・MRIでは骨に接している前の筋肉として場所で見分ける。奥の膝関節筋も忘れない。

関連記事:大腿で最大の筋肉である大腿四頭筋のMRI画像の解剖

参考文献

  1. Caterson J, Williams MA, McCarthy C, et al. The articularis genu muscle and its relevance in oncological surgical margins. Bone Jt Open. 2020;1(9):585-593. PubMed
  2. Grob K, Ackland T, Kuster MS, et al. A newly discovered muscle: The tensor of the vastus intermedius. Clin Anat. 2016;29(2):256-63. PubMed
  3. Waligora AC, Johanson NA, Hirsch BE. Clinical anatomy of the quadriceps femoris and extensor apparatus of the knee. Clin Orthop Relat Res. 2009;467(12):3297-306. PubMed
  4. Plastow R, Raj RD, Fontalis A, Haddad FS. Quadriceps injuries. Bone Joint J. 2023;105-B(12):1244-1251. PubMed

図1〜8は本文と文献をもとに作った模式図です。
