多裂筋 CTでの場所と起始停止

多裂筋(たれつきん、multifidus)とは、棘突起と椎弓に沿って背骨にはりつく、いちばん深い層の背筋です。腹部CTの背中側で、どこまでが多裂筋でどこからが脊柱起立筋か迷ったことはありませんか。研修医のハジメくんと一緒に、CT・MRIでの場所、起始と停止、作用、支配神経、萎縮の見え方を整理します。

先に結論

  1. 多裂筋とは、棘突起のすぐ横で椎弓にはりつく、最も深い層の背筋。頸椎から仙骨まで続き、腰椎で最も大きい。
  2. 起始は下の椎骨の外側の突起(腰椎では乳頭突起・仙骨)、停止は2〜4つ上の棘突起。外下から内上へ斜めに走る。
  3. 働きは椎間ごとの安定化。支配神経は脊髄神経後枝の内側枝で、萎縮・脂肪変性は左右差と高さで見る。

目的から読む: 多裂筋とは / CT・MRIの解剖 / 起始と停止 / 作用 / 脊柱起立筋との違い / 支配神経 / 萎縮・脂肪変性

多裂筋とは? 読み方と背中の筋肉の中での位置

多裂筋は背骨のいちばん近くにある深い背筋です。読み方は「たれつきん」、英語では multifidus(muscle)といいます。

ハジメハジメ(研修医)
先生、多裂筋って腰だけにある筋肉ですよね?腰痛の話でしか聞いたことがなくて。
ごろ〜ごろ〜(指導医)
腰で目立つだけなんです。じつは首(第2頸椎)から仙骨まで、背骨の全長に沿って続いています。
図1 背中の筋肉の層 腰の高さの横断で、表層の広背筋、深層の脊柱起立筋と、その奥で椎弓にはりつく多裂筋の重なりを色分けで示します。
図1 背中の筋肉の層 腰の高さの横断で、表層の広背筋、深層の脊柱起立筋と、その奥で椎弓にはりつく多裂筋の重なりを色分けで示します。

多裂筋(たれつきん:multifidus muscle)は、脊柱の最も深い層にある固有背筋のひとつで、第2頸椎から仙骨まで連続する傍脊柱筋です。とくに腰椎の高さでよく発達し、腰椎MRIだけでなく腹部CTや腰椎CTでも毎回写っています。

背中全体の筋肉は大きく表層・中層・深層に分けられ、多裂筋は脊柱起立筋とともに深層にあります。

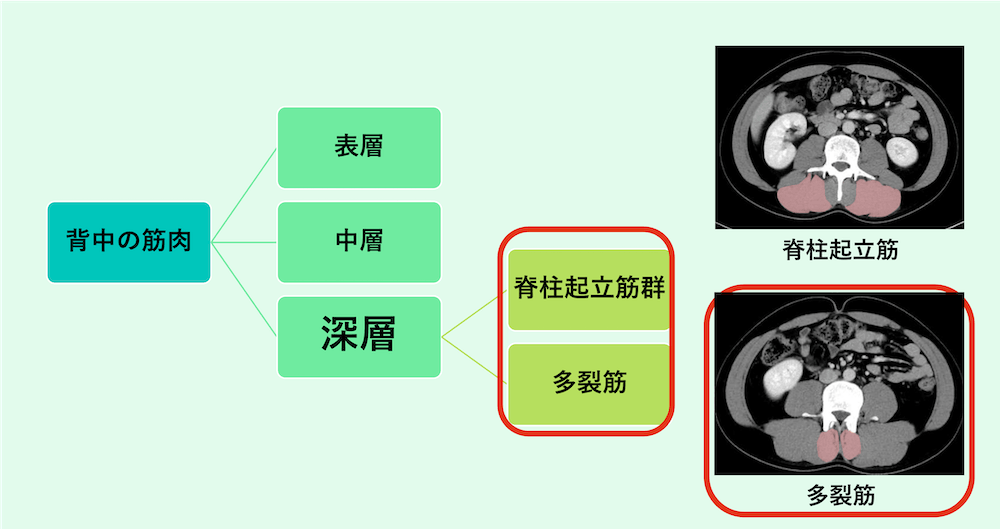

背中の筋肉の層(表層・中層・深層)と、深層の脊柱起立筋群・多裂筋を腹部CTで色分けした画像
ハジメハジメ(研修医)
深層の中でも、多裂筋のほうがさらに奥なんですか?
ごろ〜ごろ〜(指導医)
そうです。固有背筋の中では脊柱起立筋の内側・深い側に、多裂筋などの横突棘筋があります。

固有背筋は浅い層から板状筋、脊柱起立筋、横突棘筋(多裂筋・回旋筋・半棘筋)の順に重なります。多裂筋は横突棘筋の中の主役で、骨に直接はりつく筋肉です。背中の筋肉全体の名前と分類は、背中の筋肉の名前一覧と分類でCT画像と合わせて見られます。

多裂筋のCT・MRI画像の解剖: 棘突起のすぐ横

腰椎の横断像では、棘突起の両わきで椎弓の上に乗る三角形〜扇形の筋肉が多裂筋で、その外側の大きな筋腹が脊柱起立筋です。

ハジメハジメ(研修医)
多裂筋のCTを見ても、背中側は筋肉が一塊に見えます。どこから多裂筋ですか?
ごろ〜ごろ〜(指導医)
まず棘突起を探してください。棘突起と椎弓にじかに接している部分が多裂筋です。

腹部の実際のCT画像で、多裂筋に色を付けました(左が頭側、右が尾側)。

腹部CT横断像3枚(頭側から尾側へ)。棘突起の両わきにある多裂筋に色を付けた画像

腰椎横断CTでは、多裂筋は棘突起のすぐ外側に左右対称に見えることが多く、さらに外側に最長筋が主体の脊柱起立筋があります。

図2 腰椎の高さの多裂筋 L4の高さのCT横断の模式です。棘突起と椎弓に接する多裂筋、その外側の最長筋・腸肋筋、前方の大腰筋の位置関係を示します。
図2 腰椎の高さの多裂筋 L4の高さのCT横断の模式です。棘突起と椎弓に接する多裂筋、その外側の最長筋・腸肋筋、前方の大腰筋の位置関係を示します。
ハジメハジメ(研修医)
さっきのCT 3枚だと、尾側ほど多裂筋が大きくなっていますね。
ごろ〜ごろ〜(指導医)
よく気づきました。多裂筋は下位腰椎(L4〜S1)で最も大きくなります。
  • 上位腰椎:多裂筋は比較的小さく、棘突起の直外側にコンパクトにあります。
  • 下位腰椎(L4/5、L5/S1):筋量が大きく、棘突起から後外側へ広がる厚い筋腹として見えます。仙骨の高さでは、仙骨の後面を覆う形になります。
  • 多裂筋と最長筋のあいだのすき間(筋膜の面)は、CTでは途切れ途切れの低吸収の線、MRIのT2強調像では高信号の線として見え、下の椎間ほど正中から遠くなります(Deng 2015)。
図3 高さで変わる多裂筋 L1・L3・L5の3つの高さの横断模式を並べ、下へ行くほど多裂筋が大きくなり、脊柱起立筋との境の線が外側へ移る様子を示します。
図3 高さで変わる多裂筋 L1・L3・L5の3つの高さの横断模式を並べ、下へ行くほど多裂筋が大きくなり、脊柱起立筋との境の線が外側へ移る様子を示します。
マルオマルオ(技師)
撮る側からひとことです!薄いスライスのデータが残っていれば、矢状断や冠状断を作って筋肉を縦に追えます!
ごろ〜ごろ〜(指導医)
横断で境目に迷ったら、上下のスライスで脂肪の線をたどるのがこつですね。

自分でCT画像をスクロールして連続画像で見たい方はこちら→多裂筋(multifidus muscle)のCT画像の解剖

実際の画像で確かめるには、画像診断cafeの腹部CTの正常解剖ツールで、スライスを動かしながら構造をタップすると名前が表示されます(無料・登録不要)。全体の見方は腹部CTの解剖にまとめています。

多裂筋の起始と停止: 乳頭突起から2〜4つ上の棘突起へ

多裂筋は下の椎骨の外側の突起から起こり、2〜4つ上の棘突起に停止します。起始の突起は高さで名前が変わります。

ハジメハジメ(研修医)
多裂筋の起始停止、頸部・胸部・腰部で全部違うんですか?覚えきれません…。
ごろ〜ごろ〜(指導医)
違うのは起始の突起の名前だけです。外下(横突起の側)から内上(棘突起)へ斜めに走る形はどこでも同じですよ。

部位別の起始停止(まとめ)

部位 起始 停止
頸部 下位頸椎の関節突起 2〜4椎上の棘突起
胸部 胸椎の横突起
腰部 腰椎の乳頭突起、仙骨後面、上後腸骨棘付近

起始

  • 仙骨後面
  • 上後腸骨棘付近
  • 仙腸靱帯後部
  • 腰椎の乳頭突起
  • 胸椎の横突起
  • 頸椎の関節突起

停止

  • 起始より2〜4椎体上位の棘突起

どの部位でも「外下(横突起側)から内上(棘突起)へ斜めに走る」と覚えると整理しやすくなります。

図4 多裂筋の走る向き 背中側から見た背骨の模式です。下の椎骨の外側の突起から2〜4つ上の棘突起へ、外下から内上へ斜めに走る筋束を片側だけ色分けします。
図4 多裂筋の走る向き 背中側から見た背骨の模式です。下の椎骨の外側の突起から2〜4つ上の棘突起へ、外下から内上へ斜めに走る筋束を片側だけ色分けします。
ハジメハジメ(研修医)
腰の起始の「乳頭突起」って、どこにあるんですか?横突起とは違うんですか?
ごろ〜ごろ〜(指導医)
横突起とは別です。上関節突起の後ろのふちにある小さな出っぱりですよ。

乳頭突起とは

腰椎の上関節突起の後縁にある小さな突起(mammillary process)で、腰部多裂筋の主な起始です。近くには、多裂筋を支配する後枝内側枝が通ります。

腰椎部では、乳頭突起と仙骨後面から起こり、上位の棘突起に停止するという理解が大切です。腰椎多裂筋は「乳頭突起―棘突起」を結ぶ深い層の分節筋と考えるとわかりやすくなります。

図5 腰椎の乳頭突起 腰椎を斜め後ろから見た模式です。上関節突起の後ろのふちの乳頭突起、横突起、棘突起を色分けし、多裂筋の起始の場所を示します。
図5 腰椎の乳頭突起 腰椎を斜め後ろから見た模式です。上関節突起の後ろのふちの乳頭突起、横突起、棘突起を色分けし、多裂筋の起始の場所を示します。
ハジメハジメ(研修医)
CTで多裂筋が三角形に見えるのは、筋肉がそういう形だからですか?
ごろ〜ごろ〜(指導医)
筋束の集まり方に理由があります。棘突起ごとに束が集まり、そこから下外側へ扇のように広がるんです。

腰椎多裂筋の詳しい形

腰椎多裂筋は一枚の筋ではなく、複数の筋束が規則的に並んでいます。古典的な解剖の研究では、腰椎多裂筋ははっきりした筋膜の面(cleavage plane)で5つの帯に分けられ、各帯はそれぞれ別の腰椎の棘突起に集まります(Macintosh 1986)。各棘突起に集まった筋束群が、そこから下外側へ広がる形です。

このため、CT横断像では多裂筋は均一な円形ではなく、棘突起の両側に接する三角形〜扇形の筋塊として見えることが多く、下へ行くほど帯が重なって厚くなります。

図6 腰椎多裂筋の5つの帯 背中側から見た腰椎と仙骨の模式です。L1〜L5の各棘突起から下外側へ扇形に広がる5つの筋束の帯を、別々の色で重ねて示します。
図6 腰椎多裂筋の5つの帯 背中側から見た腰椎と仙骨の模式です。L1〜L5の各棘突起から下外側へ扇形に広がる5つの筋束の帯を、別々の色で重ねて示します。

多裂筋の作用: 椎間ごとに背骨を安定させる

多裂筋の主な働きは、椎骨と椎骨のあいだ(椎間)を1つずつ安定させることで、背骨を伸ばす動きも助けます。

ハジメハジメ(研修医)
背中の筋肉なら、背骨を反らすのがいちばんの仕事ですよね?
ごろ〜ごろ〜(指導医)
大きく反らすのは脊柱起立筋が得意です。多裂筋は、椎骨を1つずつ細かく支える役と考えてください。

多裂筋の作用

  • 脊柱の分節的安定化
  • 脊柱伸展の補助
  • 片側収縮時の軽度回旋・側屈補助
  • 椎体間の微細な運動制御

多裂筋は、脊柱起立筋のような大きな体幹伸展よりも、椎間の細かな安定化に強く関わる筋肉です。とくに腰椎では、姿勢の保持や中間位での安定化に役立つ代表的な筋肉とされています。

傍脊柱筋とは? 多裂筋と脊柱起立筋の違い

傍脊柱筋は背骨の両わきにある筋肉の総称で、多裂筋も脊柱起立筋もここに含まれます。

傍脊柱筋は、脊柱起立筋(腸肋筋・最長筋・棘筋)と、より深い横突棘筋(多裂筋・回旋筋・半棘筋)などを含みます。

多裂筋 脊柱起立筋
位置 深層・棘突起のすぐ横 多裂筋の外側〜後方
走行 2〜4椎をまたいで斜めに走る 縦に長く走る
主な働き 椎間ごとの安定化 体幹の大きな伸展
支配神経 後枝の内側枝 後枝の中間枝・外側枝
ハジメハジメ(研修医)
表で見ると、支配神経の枝まで違うんですね。
ごろ〜ごろ〜(指導医)
そうです。内側枝は多裂筋を受け持つ枝なので、萎縮の読み方にもつながります。

多裂筋の支配神経: 脊髄神経後枝の内側枝

多裂筋は脊髄神経後枝の内側枝に支配されます。腰椎では、各棘突起に集まる筋束がその高さの内側枝から1対1で支配されます。

ハジメハジメ(研修医)
神経の枝が1対1だと、画像にどう関係するんですか?
ごろ〜ごろ〜(指導医)
1本の枝が傷むと、その高さ・その側の多裂筋だけがやせることがあるんです。
図7 多裂筋へ向かう後枝内側枝 腰椎の横断模式で、脊髄神経の後枝が内側枝・中間枝・外側枝に分かれ、内側枝が乳頭突起の近くを通って多裂筋へ向かう様子を線で示します。
図7 多裂筋へ向かう後枝内側枝 腰椎の横断模式で、脊髄神経の後枝が内側枝・中間枝・外側枝に分かれ、内側枝が乳頭突起の近くを通って多裂筋へ向かう様子を線で示します。

腰椎部では、各棘突起に集まる筋束群が、その高さに対応する後枝内側枝から分節的に支配されます。この分節支配は、神経が傷んだあとの萎縮(除神経性萎縮)や腰椎の手術後の変化を考えるときに大切です。

CT・MRIで見る多裂筋の萎縮・脂肪変性

多裂筋の萎縮は筋肉の断面が小さくなること、脂肪変性は筋肉の中に脂肪が入り込むことで、CTでは筋肉の中の低吸収として見えます。

ハジメハジメ(研修医)
腰痛の患者さんで多裂筋がやせていたら、それが腰痛の原因と書いていいですか?
ごろ〜ごろ〜(指導医)
そこは慎重にいきましょう。萎縮があっても、それだけで腰痛の原因とは言えません。
  • 急性・亜急性の腰痛:片側の腰痛の患者26例を超音波で調べた研究では、症状のある側の多裂筋の断面積が1つの椎体の高さに限って小さく、左右差は平均31%でした(Hides 1994)。
  • 慢性の腰痛:慢性腰痛の患者では、下の2つの椎体の高さで多裂筋の断面積が無症状の人より小さく、片側の痛みの例では L5 で左右差が最も大きくなりました(Hides 2008)。
  • 地域住民のCT:187人のCTで多裂筋の濃度(CT値)を測った研究では、濃度は加齢やBMIの増加で低下し、同じ高さの椎間関節症やすべり症とは関連しましたが、腰痛の有無とは関連しませんでした(Kalichman 2010)。

関連記事:背中のほかの筋肉は背中の筋肉の名前一覧と分類で、仙骨より下の殿筋・腸腰筋などは骨盤・大腿部周辺の筋肉のCT画像解剖まとめで、CT画像と合わせて見られます。

図8 萎縮と脂肪変性の見え方 L4の高さのCT横断の模式を3つ並べ、正常・片側の多裂筋が小さい状態・筋肉の中に脂肪の低吸収が入り込んだ状態を比べます。
図8 萎縮と脂肪変性の見え方 L4の高さのCT横断の模式を3つ並べ、正常・片側の多裂筋が小さい状態・筋肉の中に脂肪の低吸収が入り込んだ状態を比べます。
マサマサ(技師)
……MRIなら、T1強調像で筋肉の中の脂肪が白い筋になって見えます。脂肪抑制で消えれば脂肪です。
ハジメハジメ(研修医)
CTでもMRIでも、左右と高さをくらべるのが基本なんですね。

読影では、同じ高さで左右の大きさと濃度をくらべ、前の画像があれば並べて変化を見るのが基本です。多裂筋の所見だけで痛みの原因を決めず、椎間関節・椎間板・すべりなど同じ高さの変化と合わせて書きます。

多裂筋を見る順番
順番 確認する場所 見るポイント
1 棘突起と椎弓 骨に接する多裂筋の位置を確かめる
2 脊柱起立筋との境 筋間の途切れ途切れの脂肪の低吸収線をたどる
3 左右と上下の高さ 同じ高さの左右差と、高さによる筋腹の違いを比べる
4 多裂筋の内部 脂肪の低吸収を確認し、前の画像と比較する

よくある勘違い

Q. 多裂筋は腰だけにある筋肉?

いいえ。第2頸椎から仙骨まで背骨の全長に沿って続きます。腰椎、とくにL4〜S1でいちばん大きいので目立ちます。

Q. 腰部多裂筋の起始は横突起?

腰部の主な起始は、上関節突起の後縁にある乳頭突起と仙骨後面です。横突起から起こるのは胸部の多裂筋です。

Q. CTで多裂筋がやせていれば、腰痛の原因と言える?

言えません。腰痛の側・高さに限った萎縮の報告はありますが、地域住民のCT研究では多裂筋の濃度と腰痛の有無に関連はありませんでした。同じ高さの変化と合わせて読みます。

今日のまとめ

  1. 腰椎CTでは棘突起と椎弓にじかに接する三角形〜扇形の筋肉が多裂筋。その外側が脊柱起立筋。
  2. 起始停止は外下の突起(腰椎は乳頭突起・仙骨)から2〜4つ上の棘突起へ。どの高さでも斜めに走る。
  3. 支配神経は後枝の内側枝で高さごとに1対1。萎縮・脂肪変性は左右・高さ・前の画像とくらべて読む。

参考文献:

  1. Macintosh JE, Valencia F, Bogduk N, Munro RR. The morphology of the human lumbar multifidus. Clin Biomech. 1986;1(4):196-204.
  2. Bogduk N. Clinical Anatomy of the Lumbar Spine and Sacrum. 4th ed. Elsevier; 2005.
  3. Hides J, Gilmore C, Stanton W, Bohlscheid E. Multifidus size and symmetry among chronic LBP and healthy asymptomatic subjects. Man Ther. 2008;13(1):43-49. PubMed
  4. Vialle R, et al. Anatomical study of the paraspinal approach to the lumbar spine. Eur Spine J. 2005;14(4):366-371.
  5. Deng X, et al. CT and MRI determination of intermuscular space within lumbar paraspinal muscles at different intervertebral disc levels. PLoS One. 2015;10(10):e0140315.
  6. Henson B, Kadiyala B, Edens MA. Anatomy, Back, Muscles. StatPearls Publishing; updated 2023.
  7. Shindo H. Anatomical study of the lumbar multifidus muscle and its innervation in human adults and fetuses. Nihon Ika Daigaku Zasshi. 1995;62(5):439-446.
  8. Mäki T, et al. Longitudinal analysis of paraspinal muscle cross-sectional area during early adulthood: a 10-year follow-up MRI study. Sci Rep. 2019;9. doi:10.1038/s41598-019-56186-4
  9. Hides JA, Stokes MJ, Saide M, et al. Evidence of lumbar multifidus muscle wasting ipsilateral to symptoms in patients with acute/subacute low back pain. Spine (Phila Pa 1976). 1994;19(2):165-172. PubMed
  10. Kalichman L, Hodges P, Li L, et al. Changes in paraspinal muscles and their association with low back pain and spinal degeneration: CT study. Eur Spine J. 2010;19(7):1136-1144. PubMed
