MPR・MIP・MinIP・VRとは｜CTの再構成画像の違いと使い分け(血管・気道・骨・大腸・肺結節)

MPR・MIP・VR CTの再構成画像の違いと使い分け

CTの説明で「MPR」「MIP」「VR」という言葉が出てきました。どれも同じ3D画像のことですか？何が違うのでしょうか？

どれも、薄く撮ったCTのデータから作る「画像の見せ方」です。MPRは好きな断面で切る、MIPは最も白い部分だけを重ねる、MinIPは最も黒い部分だけを重ねる、VRは立体に見せる方法です。得意な場面と落とし穴が違うので、使い分けを整理します。

先に結論：材料は同じ。見たいものに合わせて見せ方を選び、最後は元の断面で確かめる

名前	何をする	得意なもの	主な注意
MPR(多断面再構成)	好きな向きの断面を作る	すべての臓器の基本。冠状断・矢状断・血管や気管支に沿った断面	元のスライスが厚いと、きれいに作れない
MIP(最大値投影)	厚みの中で最も白い値だけを投影	造影された血管、肺の小さな結節	石灰化・ステントが血管の中を隠す。奥行きがわからない
MinIP(最小値投影)	厚みの中で最も黒い値だけを投影	気道、肺の空気の捕まり(air trapping)、すりガラス結節	白い小さな病変が消える
VR(ボリュームレンダリング)	立体的に色と透明度をつけて見せる	全体像、位置関係、手術前の説明	表示条件で形が変わる。細かい所見は断面で確認

材料は「薄いスライスの体積データ」

最近のCTは、体の広い範囲をたくさんの薄いスライスで一度に撮ります。2006年の報告では、1回の検査で平均400〜1,000枚の画像になるとされ、1枚ずつ見るだけでなく、3次元の処理で見せ方を工夫することが欠かせなくなっています(Fishman 2006)。この体積データから、目的に合わせた画像を作るのがMPR、MIP、MinIP、VRです。

「再構成」という言葉の2つの意味

言葉	意味	例
画像再構成(撮影時)	撮った生データから断面画像を計算で作る	スライス厚の設定、画質を決める計算方法
再構成画像・3D画像(撮影後)	できあがった断面のデータを組み合わせて別の見せ方にする	MPR、MIP、MinIP、VR

この記事で扱うのは、2つめです。ただし材料になる画像の質は、1つめ(薄く撮って、薄く再構成してあるか)で決まります。

スライス厚と部分容積効果

厚いスライスでは、小さな病変が周りの組織と平均されてぼやけます(部分容積効果)。肺結節の体積を測った研究では、スライス厚を変えると、小さな結節(3〜10mm)で測定値が大きく変わりました(Petrou 2007)。MPRなどの3D処理の画質も、元の画像の薄さに左右されるため、3D画像を作るつもりなら、薄いスライスでの撮影と再構成が前提です。

厚みのあるスライスを重ねる処理(MIP・MinIP・平均)の違いを、同じ範囲で比べた図が次です。

引用元の図

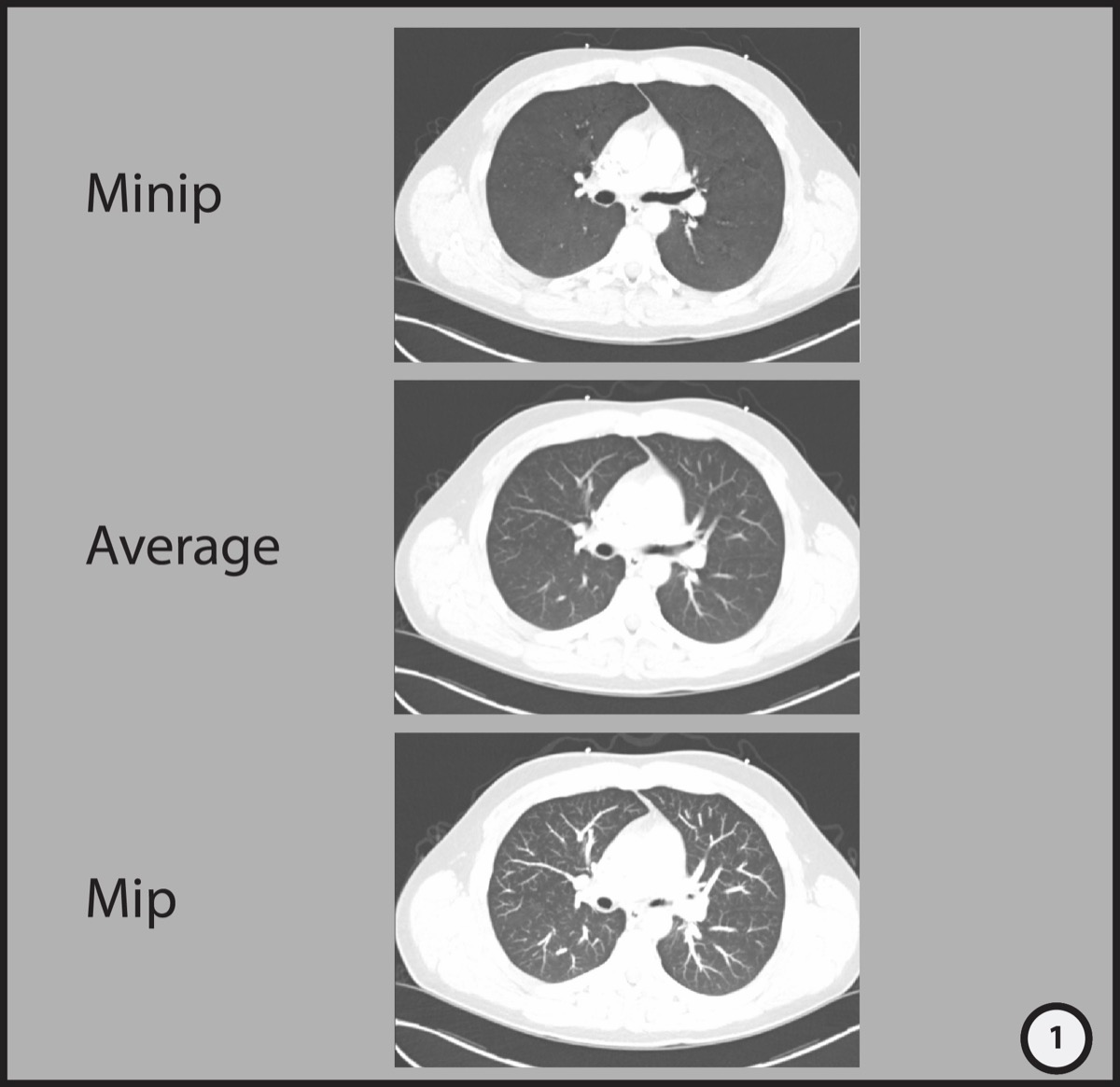

胸部CT MinIP・平均・MIP像の比較
引用：Radiopaedia(Minip, average, and Mip reconstructions)、CC BY-NC-SA 3.0

胸部CTの同じ範囲から作った、MinIP(上)、平均(中)、MIP(下)の像です。症例ページでは、MinIPは厚みの中でいちばん黒い画素、MIPはいちばん白い画素を使って1枚の像を作ると説明されています。MIPでは肺の血管が太く連続して見え、MinIPでは肺の空気の部分が強調されます。

MPR：すべての基本

MPR(multiplanar reformation、多断面再構成)は、体積データから好きな向きの断面を作る方法です。横断像に加えて、冠状断(前から見た断面)、矢状断(横から見た断面)、斜めの断面を作れます。血管、気管支、尿管、脊椎のように曲がって走る構造には、中心線に沿って1本に伸ばして見せる曲面MPR(curved MPR)もよく使われます。

MPRの種類	使う場面
冠状断・矢状断	臓器の上下の位置関係、縦に走る血管、骨のずれ
斜めの断面	気管支の断面、動脈瘤の最大径の測定など
曲面MPR	冠動脈・腎動脈・脊椎・尿管など、曲がって走る構造

MPRは、横断像だけでは見落としやすい構造を拾うのに有効です。冠状断・矢状断で何が見えるかは、胸部CTの冠状断・矢状断の解剖と腹部CTの冠状断・矢状断の解剖で臓器別に整理しています。

冠動脈CTでも、血管を曲面に沿って見るMPRと、立体的なVRを組み合わせて読影します。冠動脈の見方は冠動脈CT(心臓CT)の見方が参考になります。

MIP：血管と結節に強いが、隠れるものもある

MIP(maximum intensity projection、最大値投影)は、指定した厚みの中で、同じ位置にあるいちばん高いCT値だけを1枚の像に投影します。造影された血管は骨以外のほとんどの組織より白いので、血管造影のように連続した血管の走りを一目で追えます。頭部MRAの画像もMIPで表示されます(頭部MRAとは？MIPの見方)。

肺結節ではスライスの厚みが大切

肺の小さな結節は、薄い断面では血管の断面と区別しにくいことがあります。MIPでは、血管が円筒状に連続して見える一方、結節は丸く孤立して見えるため、見分けやすくなります。転移を持つ25人の検討では、10mm厚のMIPを加えることで、中心部の結節の検出が有意に増えました(Gruden 2002)。

研究	対象	結果
Kawel 2009	88人。MIP・VRを5・8・11mm厚で比較	8mm厚のMIPの感度が最も高く(読影者2人で84％と81％)、MIPはVRより感度が高かった
Li 2019	221人。MIPを5〜20mm厚、MinIPを3〜15mm厚で比較	充実性結節は10mm厚のMIP(84.5％・83.6％)、すりガラス影を含む結節は3mm厚のMinIPが高かった

最適な厚みは研究によって異なります。薄すぎると血管が途切れやすく、厚すぎると小さな結節が血管や他の構造に重なって見えにくくなります。

MIPの落とし穴

血管の壁の石灰化やステントが、血管の中(内腔)を隠す：白い石灰化が最大値として選ばれるため、本当は狭くなっている血管が、白い石灰化で広く見えたり、逆に内腔が見えなくなったりします。
低い値が捨てられる：造影剤より低い吸収値の血栓や、白い血管に囲まれた低吸収の病変が目立たなくなります。症例ページでは、MIPは低吸収の画素を捨てるため、血管内の血栓を見逃しうると説明されています。
奥行きがわからない：前後に重なった構造の前後関係はMIPだけでは判断できません。
骨が血管に重なる：骨の白さが血管の白さを上回るため、骨を取り除く処理が必要です。

引用元の図

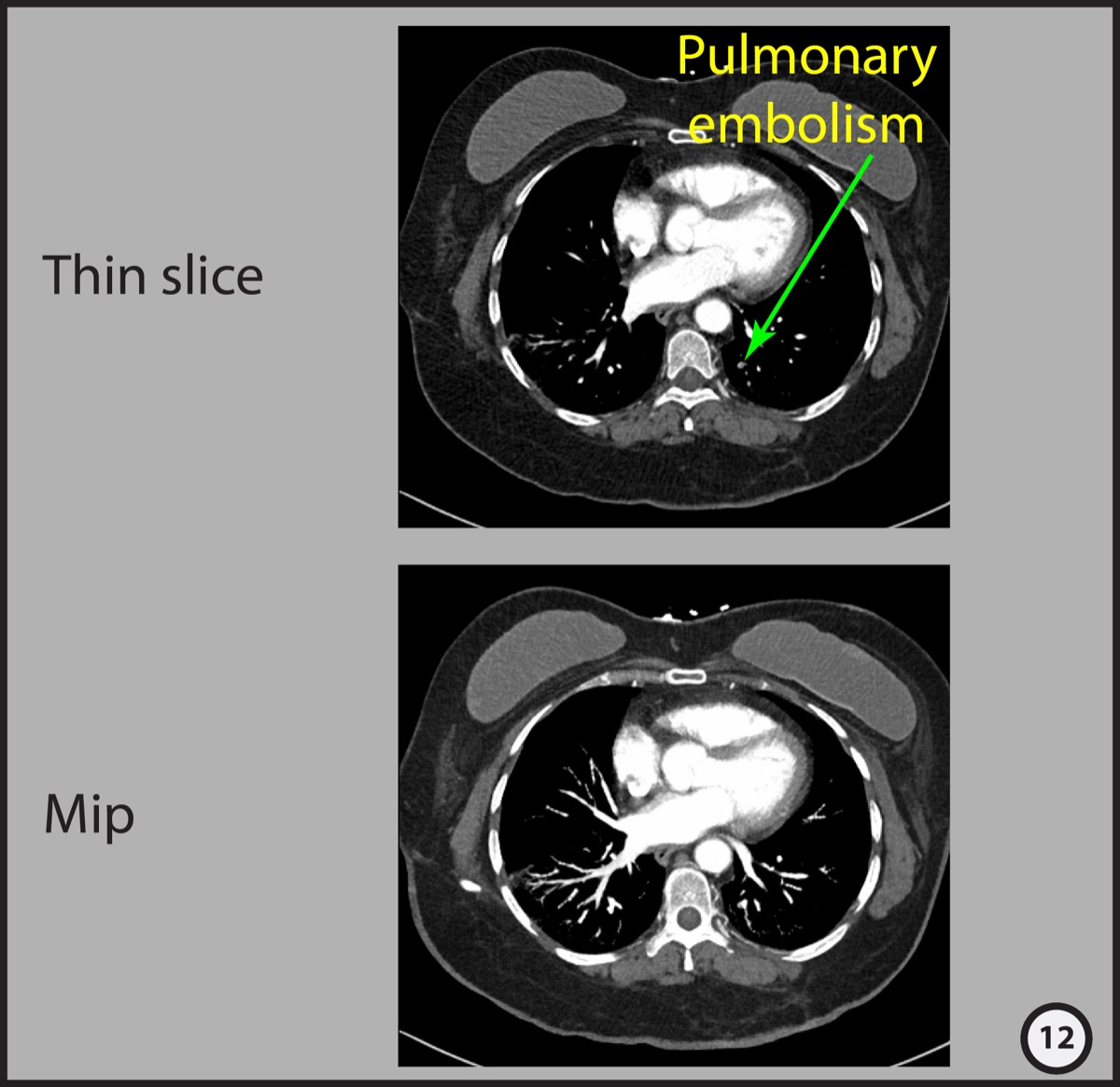

造影CT 肺塞栓症薄いスライスとMIP像の比較
引用：Radiopaedia(Minip, average, and Mip reconstructions)、CC BY-NC-SA 3.0

造影CTの薄いスライス(上)と、同じ位置のMIP(下)を並べた図です。上の像には肺動脈内の血栓(肺塞栓症、矢印)が写っています。症例ページでは、MIPは血管の円筒状の形をはっきり見せますが、低吸収の画素が捨てられるため、血管の中の血栓が見えにくくなることがあると説明されています。

MinIP：気道と「黒い」所見に強い

MinIP(minimum intensity projection、最小値投影)は、MIPの逆で、厚みの中でいちばん低いCT値だけを投影します。空気は黒いので、気道や肺の黒い部分が強調されます。

使う場面	見えやすくなるもの
気道(気管・気管支)	狭窄や圧迫の範囲。冠状断のMinIPで、小児のリンパ節・気管支結核による気道の圧迫を、気管支鏡と比べて感度96％・特異度89％で示せたと報告されている(Venkatakrishna 2023、65人)
肺の空気の捕まり	モザイク状の吸収値の差(air trapping)
すりガラス影を含む結節	3mm厚のMinIPは検出率が高く、1mm厚の横断像と同程度だった(Li 2019)

落とし穴はMIPの裏返しです。白い小さな病変は、黒い値に隠れて消えてしまうため、結節を探すときにMinIPだけを使うのは勧められません。

VR：全体像と位置関係をつかむ

VR(volume rendering、ボリュームレンダリング)は、体積データのすべてのボクセルの情報を使い、CT値ごとに色と透明度を割り当てて立体的に見せる方法です。ウィンドウの幅と中心、不透明度、明るさなどのパラメータを調整して、見たい構造を浮かび上がらせます(Calhoun 1999)。立体の見た目は直感的で、病変と周りの血管・骨との位置関係をつかむのに向いています。手術前の説明にもよく使われます。

VRの落とし穴

表示条件で形が変わる：不透明度や色の設定で、血管の太さや狭窄の程度が違って見えます(Calhoun 1999)。
細かい所見は断面で：細い骨折線、小さな石灰化、薄い壁などはVRで目立たなくなることがあります。
肺結節の検出ではMIPに劣った報告がある(Kawel 2009)。
金属や動きのアーチファクトも、そのまま立体画像に写ります。

SSD(表面表示)は、ある値以上の表面だけを立体にする方法で、内部の情報は失われます。VRはSSDより新しい方法で、内部の情報も使えます(Calhoun 1999)。

部位別の使い分け

部位	よく使う方法	確認したいこと・注意
血管	曲面MPR(内腔)、MIP(全体)、VR(位置関係)	石灰化・ステントのある血管は、MIPだけで判断しない。MIPとVRは長所と短所が違う(Fishman 2006)
気道	MPR、MinIP、仮想気管支鏡	狭窄の位置と長さ。壁の厚みは断面で確認
肺結節	薄いMIP(5〜10mm前後の厚み)＋横断像	MinIPは結節を消すことがある。血管との区別は連続性で判断
骨	骨条件のMPR、複雑な骨折はVR	細い骨折線は薄いMPRで確認。厚いスライスは小さな骨折を見逃す(症例ページより)
大腸	横断像・MPR(2D)と、内側から見る3D(仮想内視鏡)の併用	2Dと3Dのどちらで読むかは、専門家の回答の一致度が低かった項目(Neri 2013)

大腸CT(CTコロノグラフィ)では、大腸を内側から見る仮想内視鏡の像が使われますが、欧州の専門家合意(2013年)でも、2Dと3Dのどちらで読むかは、専門家の回答の一致度が低かった項目の1つでした(Neri 2013)。検査の流れや前処置はCTコロノグラフィ(大腸CT)とは？で解説しています。

3D画像を見るときのチェックリスト

元の断面で確かめる：3Dで見えた所見は、薄い横断像・MPRで同じ形かを毎回確認する習慣をつける。
厚みを確認する：MIP・MinIPの厚み(スライス厚)が何mmかを見る。
石灰化・ステント・金属・骨の近くは慎重に：MIPやVRで内腔が隠れたり歪んだりします。
動きのアーチファクトを疑う：血管や骨が二重・階段状に見えるときは、元の断面に戻る。
表示条件を変えてみる：VRの不透明度や、ウィンドウを変えても形が保たれるかを見る。

よくある疑問(Q&A)

Q. 3D画像（VR）がきれいなら、診断はそれだけでいいのですか？
A. いいえ。VRは全体像や位置関係をつかむのに向いていますが、表示条件で形が変わります(Calhoun 1999)。最終的な診断は、元の薄い断面やMPRで確認します。

Q. MPRとMIPは何が違いますか？
A. MPRは、体積データから好きな向きの断面を作る方法で、元の画像の濃さがそのまま保たれます。MIPは、厚みの中でいちばん白い値だけを重ねる方法で、血管や結節の連続性が見やすくなる代わりに、低い値の情報が捨てられます。

Q. 厚いスライスと薄いスライス、どちらがよく見えますか？
A. 厚いスライスは画像のざらつき(ノイズ)が少なく見やすい一方、小さな病変が周りと平均されて見えにくくなります(Petrou 2007)。小さな病変を探すときは薄いスライスが有利です。

Q. 検査の結果に「MPR」と書いてありました。追加の検査ですか？
A. 追加の撮影ではなく、すでに撮ったCTのデータから断面を作った画像です。気になる点があれば、担当の医師に聞いてみてください。

あわせて読みたい：CTのアーチファクト、腹部CTの読み方

あわせて読みたい：CTAとMRAの違いと使い分け、腫瘤の由来臓器の見分け方

あわせて読みたい：胃粘膜下腫瘍と言われたら

あわせて読みたい：マルチスライスCT(MDCT)とスライス厚

参考文献

Fishman EK, Ney DR, Heath DG, et al. Volume rendering versus maximum intensity projection in CT angiography: what works best, when, and why. Radiographics. 2006;26(3):905-22. PubMed
Calhoun PS, Kuszyk BS, Heath DG, et al. Three-dimensional volume rendering of spiral CT data: theory and method. Radiographics. 1999;19(3):745-64. PubMed
Gruden JF, Ouanounou S, Tigges S, et al. Incremental benefit of maximum-intensity-projection images on observer detection of small pulmonary nodules revealed by multidetector CT. AJR Am J Roentgenol. 2002;179(1):149-57. PubMed
Kawel N, Seifert B, Luetolf M, et al. Effect of slab thickness on the CT detection of pulmonary nodules: use of sliding thin-slab maximum intensity projection and volume rendering. AJR Am J Roentgenol. 2009;192(5):1324-9. PubMed
Li WJ, Chu ZG, Zhang Y, et al. Effect of Slab Thickness on the Detection of Pulmonary Nodules by Use of CT Maximum and Minimum Intensity Projection. AJR Am J Roentgenol. 2019;213(3):562-567. PubMed
Venkatakrishna SSB, Krim AOA, Calle-Toro J, et al. Comparison of single coronal thick-slab minimum intensity projection with flexible bronchoscopy for airway compression in children with lymphobronchial tuberculosis. Clin Radiol. 2023;78(8):576-583. PubMed
Petrou M, Quint LE, Nan B, et al. Pulmonary nodule volumetric measurement variability as a function of CT slice thickness and nodule morphology. AJR Am J Roentgenol. 2007;188(2):306-12. PubMed
Neri E, Halligan S, Hellström M, et al. The second ESGAR consensus statement on CT colonography. Eur Radiol. 2013;23(3):720-9. PubMed
