脳梁の解剖 MRIでの正常解剖

脳梁(のうりょう、corpus callosum)とは、左右の大脳半球をつなぐ最大の神経線維の束で、MRIの正中矢状断で側脳室の上にC字形に見えます。研修医のハジメくんと一緒に、吻部・膝部・体部・膨大部の場所と、横断像での見つけ方、前交連・後交連、脳梁角までを順に整理します。

先に結論

  1. 脳梁とは、左右の大脳半球をつなぐ最大の交連線維の束。側脳室のすぐ上にあり、正中矢状断でC字形に見える。
  2. 前から吻部・膝部・体部・(峡部)・膨大部。輪郭がいちばん追いやすいのは正中矢状断で、横断像では側脳室の天井として探す。
  3. 前交連・後交連は正中が撮れているかの目印で、2つを結ぶ線が基準線 AC-PC line。後交連を通る冠状断で測るのが脳梁角。

目的から読む: 脳梁とは / 吻部・膝部・体部・膨大部の場所 / 正中矢状断で見える構造 / 前交連・後交連 / 横断像での脳梁 / 脳梁角 / 膨大部の病変

脳梁とは? 場所と働き

脳梁は、左右の大脳半球をつなぐ最大の神経線維の束(交連線維)で、左右の脳の情報をやりとりしています。場所は側脳室のすぐ上です。

ハジメハジメ(研修医)
先生、脳梁って脳の真ん中の白い所ですよね。横断像だと、左右の白質とつながっていて、どこからが脳梁なのかわからなくなります。
ごろ〜ごろ〜(指導医)
いいところでつまずきましたね。脳梁は左右をまたぐ線維なので、横から見るとただの白質に溶けこんで見えます。では、どの向きで切れば形がいちばんよくわかると思いますか?
ハジメハジメ(研修医)
左右をつなぐ橋なら…橋を真横から見る、つまり正中の矢状断ですか。
ごろ〜ごろ〜(指導医)
そのとおりです。橋を真横から見ると、アーチの形が一目でわかりますよね。正中矢状断では、脳梁が側脳室の上にC字形(弓形)で見えます。部位の名前は前から順に覚えます。
図1 脳梁の5つの部位 正中矢状断の模式図。前から吻部・膝部・体部・峡部・膨大部が並び、C字のすぐ下の正中に透明中隔、そのすぐ外側に側脳室があります。画面の左が前、上が頭側です。
図1 脳梁の5つの部位 正中矢状断の模式図。前から吻部・膝部・体部・峡部・膨大部が並び、C字のすぐ下の正中に透明中隔、そのすぐ外側に側脳室があります。画面の左が前、上が頭側です。
部位(前から) 特徴
吻部(ふんぶ) 膝部の下から後下方へ折れ返り、薄くなって終板の上端へ続く部分
膝部(しつぶ) 前方で強くカーブする部分。側脳室前角の前上方
体部 側脳室体部の天井をつくる長い部分
膨大部(ぼうだいぶ) 後ろの端で厚くなる部分。側脳室三角部〜後角の上方

実際の画像で確かめるには、画像診断cafeの頭部MRIの正常解剖ツールで、スライスを動かしながら構造をタップすると名前が表示されます(無料・登録不要)。全体の見方は頭部MRIの解剖にまとめています。

矢状断像での脳梁の解剖: 吻部・膝部・体部・膨大部の場所

正中矢状断で、C字の白質の束として脳梁をとらえ、前から吻部・膝部・体部・膨大部と区切ります。いちばん形がわかりやすい膝部を起点にすると迷いません。

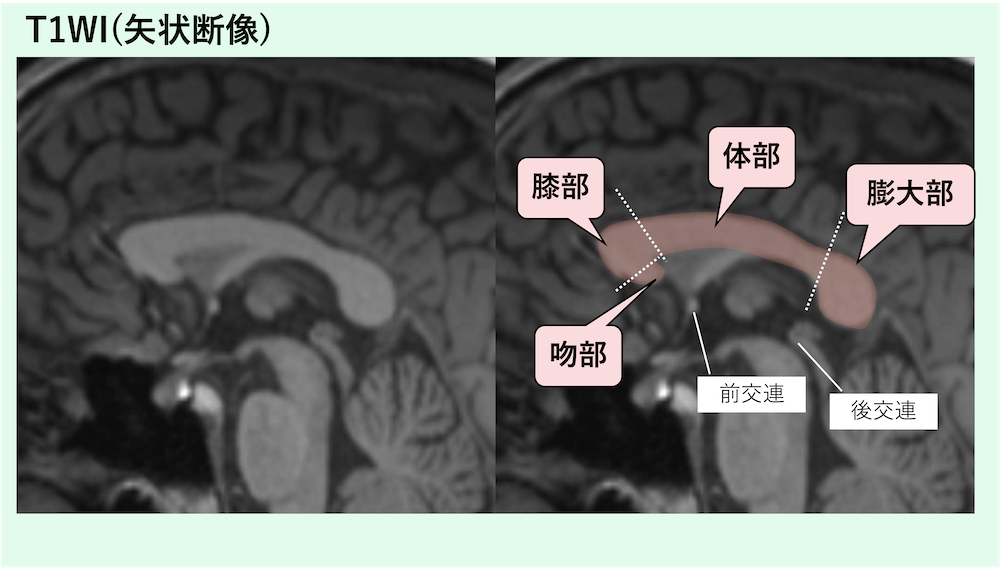

頭部MRIの正中矢状断で見る脳梁の正常解剖。吻部・膝部・体部・膨大部

  • 吻部(rostrum):膝部の下から後下方へ折れ返り、薄くなって終板の上端へ続く部分です。
  • 膝部(genu):前方で丸く強くカーブする部分です。矢状断で最も形がわかりやすく、脳梁を見つける起点になります。
  • 体部(body):脳梁の本体で、長く弧を描いて後ろへ続きます。厚みが比較的そろい、上下の輪郭がなめらかなのが正常の目安です。
  • 膨大部(splenium):後ろの端で厚くなる部分です。

ハジメハジメ(研修医)
体部と膨大部のあいだが、くびれて細くなっています。ここだけ萎縮しているんでしょうか?
ごろ〜ごろ〜(指導医)
そこは峡部(isthmus)といって、もともと細い所です。細いからといって、すぐに萎縮と読まないでください。萎縮を疑うのは、体部まで全体に薄いときや、前の画像とくらべて薄くなっているときです。
ハジメハジメ(研修医)
部位によって、つながっている脳の場所も違うんですか?
ごろ〜ごろ〜(指導医)
おおまかに、前のほうは前頭葉、後ろのほうは頭頂葉・側頭葉・後頭葉とつながります。拡散テンソル画像で線維を追った研究で、もう少し細かく分かれることがわかっています。
図2 脳梁の部位とつながる脳 脳梁を前から5つに分け、前頭前野・運動前野・一次運動野・一次感覚野・頭頂葉から後頭葉とのつながりを、同じ色で結んでいます。
図2 脳梁の部位とつながる脳 脳梁を前から5つに分け、前頭前野・運動前野・一次運動野・一次感覚野・頭頂葉から後頭葉とのつながりを、同じ色で結んでいます。
  • 峡部(isthmus):体部と膨大部のあいだの、やや細くなる部分です。吻部・膝部・体部・峡部・膨大部の5部位に分けることもあります。
  • 線維のつながる先:拡散テンソル画像による線維追跡では、脳梁の前方は前頭前野、中央部は運動前野・一次運動野・一次感覚野、後方(膨大部)は頭頂葉・側頭葉・後頭葉を結ぶ線維が通ります。運動の線維は、従来のWitelsonの区分より後方で脳梁を横切ることも示されています(Hofer 2006)。

拡散テンソル画像の読み方と線維追跡の限界は、DTI(拡散テンソル画像)とはで確認できます。

脳の正中矢状断で見える主な構造

脳の正中矢状断(正中矢状面)では、脳梁のほかに、脳室・脳弓・松果体・下垂体・脳幹・小脳虫部が1枚で確認できます。

ごろ〜ごろ〜(指導医)
脳梁を屋根にして、下にどんな部屋があるかを見ていくと覚えやすいです。脳梁のすぐ下が透明中隔と脳弓、その下が第三脳室です。
図3 正中矢状断で見える構造 脳梁の下の透明中隔・脳弓・第三脳室、前交連・後交連・松果体、視交叉・下垂体、中脳・橋・小脳虫部の位置を1枚にまとめた模式図です。
図3 正中矢状断で見える構造 脳梁の下の透明中隔・脳弓・第三脳室、前交連・後交連・松果体、視交叉・下垂体、中脳・橋・小脳虫部の位置を1枚にまとめた模式図です。
場所 見える構造
脳梁の下 透明中隔、脳弓、側脳室
中央 第三脳室、視床間橋、前交連(脳弓の前)、後交連(中脳水道の入口の上)、松果体
前下方 視交叉、下垂体、トルコ鞍
後下方 中脳(四丘体・中脳水道)、橋、延髄、第四脳室、小脳虫部

冠状断・矢状断での海馬・脳幹・下垂体・松果体の位置は、頭部MRIの冠状断・矢状断の解剖で横断像と対応させて見られます。

前交連・後交連とは? AC-PC lineと正中の確かめ方

前交連・後交連も、左右をつなぐ小さな線維の束です。正中矢状断で見えるので、正しく真ん中の断面が撮れているかを確かめる目印になり、2つを結ぶ線がMRIの基準線(AC-PC line)です。

ハジメハジメ(研修医)
矢状断なら、どのスライスでも脳梁はC字に見えるから、適当な1枚で厚さを見ればいいですよね。
ごろ〜ごろ〜(指導医)
そこは注意が必要です。正中から少しずれると、脳梁は斜めに切れて、厚さも形も変わって見えます。真ん中が撮れているかは、前交連と後交連の2つの点が両方はっきり見えるかで確かめます。
  • 前交連:左右の側頭葉の前方などをつなぐ小さな線維の束です。第三脳室の前の壁(終板)のすぐ上、脳弓柱の前に、正中矢状断で小さな丸い点として見えます。
  • 後交連:中脳の上の端で左右をつなぐ線維の束です。中脳水道が第三脳室に開く入口の上、松果体の前下に見えます。
  • 脳梁の評価は、正中が撮れているかで精度が大きく変わります。前交連・後交連が明瞭に見えるスライスを基本にします。
図4 AC-PC lineの引き方 正中矢状断で前交連と後交連の2点を結んだ線がAC-PC lineです。横断像はこの線に平行、冠状断はこの線に垂直に作り直します。
図4 AC-PC lineの引き方 正中矢状断で前交連と後交連の2点を結んだ線がAC-PC lineです。横断像はこの線に平行、冠状断はこの線に垂直に作り直します。
マサマサ(技師)
……3Dで薄く撮っておくと、あとからAC-PC lineに合わせて断面を作り直せるんですよね。頭が少し傾いていても、正中の矢状断も、AC-PCに垂直な冠状断も作れます。ぼくはこの線を引くのがわりと好きです。
ごろ〜ごろ〜(指導医)
このあと出てくる脳梁角も、その作り直した冠状断で測ります。CTの基準線OM lineとの違いは、頭部CTの基準線OM lineとは?MRIの基準線AC-PC lineとの違いは?で確認できます。

横断像での脳梁の解剖: 側脳室の天井として探す

横断像では、脳梁は左右の側脳室の上(天井、roof)にある白質として探すと迷いません。膝部は前角の前、膨大部は三角部の上で、正中をまたぐ白い帯として見えます。

図5 横断像の高さと脳梁の見え方 側脳室の高さでは膝部と膨大部が前後に、その上の高さでは体部が側脳室の天井をつくる白い帯として見えます。画面の左が患者さんの右です。
図5 横断像の高さと脳梁の見え方 側脳室の高さでは膝部と膨大部が前後に、その上の高さでは体部が側脳室の天井をつくる白い帯として見えます。画面の左が患者さんの右です。

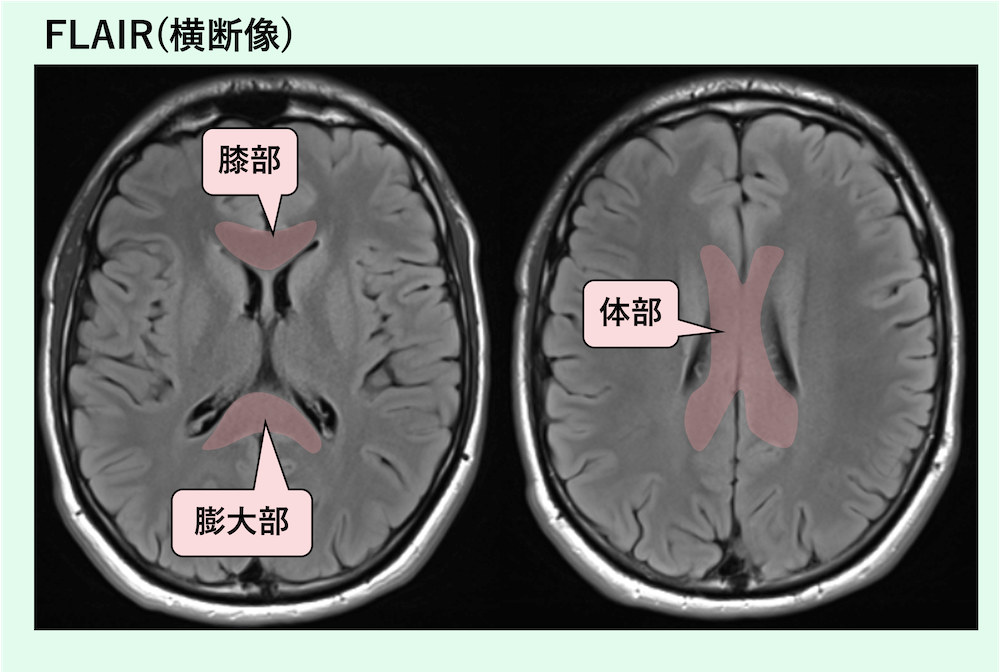

頭部MRIの横断像で見る脳梁の正常解剖。膝部・体部・膨大部と側脳室

  • 膝部(genu):側脳室前角の前方〜上方で、正中をまたぐ白質として見えます。横断像では短い弧状・三日月状に見えやすい部分です。
  • 体部(body):側脳室体部の天井をつくる、正中の構造として見えます。
  • 膨大部(splenium):後方で厚みが増すため、横断像でも比較的見つけやすい部分です。側脳室三角部〜後角付近の上方で、正中をまたぐ厚めの白質として確かめます。

ハジメハジメ(研修医)
脳梁はCTでも見えますか?
ごろ〜ごろ〜(指導医)
見えます。側脳室の上の白質として確認できます。ただ、形や厚さを見るにはMRIの正中矢状断が向いています。
マルオマルオ(技師)
撮る側からひとことです!CTでも薄いスライスのデータが残っていれば、矢状断に再構成して脳梁の形を見られます。厚いスライスしかないときは、遠慮なく相談してください!

脳梁角(callosal angle)とは? 正常圧水頭症での測り方

脳梁角とは、AC-PC lineに垂直で後交連を通る冠状断で、左右の側脳室の天井(脳梁)がつくる角度です。特発性正常圧水頭症では脳梁が押し上げられて、角度が鋭くなります。

ハジメハジメ(研修医)
冠状断なら、側脳室がいちばん大きく写るスライスで角度を測ればいいですか?
ごろ〜ごろ〜(指導医)
そこがよくある間違いです。断面の位置や傾きが変わると、角度も変わります。研究と同じ条件、つまり後交連を通り、AC-PC lineに垂直な冠状断で測ってはじめて、数字をくらべられます。
図6 脳梁角の測り方 後交連を通る冠状断で、左右の側脳室の天井に沿って線を引いた角度です。正常圧水頭症では角度が鋭く、健常者では広く開いています。
図6 脳梁角の測り方 後交連を通る冠状断で、左右の側脳室の天井に沿って線を引いた角度です。正常圧水頭症では角度が鋭く、健常者では広く開いています。

特発性正常圧水頭症の脳梁角は平均66度で、アルツハイマー病(104度)・健常者(112度)より小さくなりました。90度を境にすると、アルツハイマー病との区別で感度97%・特異度88%でした(Ishii 2008、3D MRIで各群34例)。

ごろ〜ごろ〜(指導医)
脳梁角は、正常圧水頭症を考える手がかりの一つです。DESHやEvans indexなどほかの所見と合わせた読み方は、正常圧水頭症(iNPH)とはでMRI・CTの所見と合わせて見られます。

脳梁膨大部に病変があるとき、何を考える?

脳梁、特に膨大部には、感染症や薬剤、代謝の異常などに伴って、拡散強調像で高信号・ADCで低下する一時的な病変(cytotoxic lesions of the corpus callosum:CLOCC)が出ることがあり、多くは経過とともに消えます。ほかに脱髄・外傷・腫瘍もあるので、症状や経過と合わせて判断します。

ハジメハジメ(研修医)
膨大部が拡散強調像で光っていたら、脳梗塞ですよね。
ごろ〜ごろ〜(指導医)
すぐに梗塞と決めないでください。膨大部の真ん中に丸く光る病変は、CLOCCのことがよくあります。まず、拡散強調像で高信号の所がADCでも低いかを見ます。T2で高信号なだけの所が光って見える T2 shine-through もあるからです。そのうえで、形と、原因になる病気があるかを確かめます。
図7 膨大部の病変を見る順番 拡散強調像の高信号をまずADCで確かめ、形(中央の丸い病変か)、造影効果、原因になる病気の有無の順に考えていく流れ図です。
図7 膨大部の病変を見る順番 拡散強調像の高信号をまずADCで確かめ、形(中央の丸い病変か)、造影効果、原因になる病気の有無の順に考えていく流れ図です。
  • CLOCCは、MRIでT2高信号・T1低信号・拡散制限があり、造影されないのが典型です。324文献・1353例をまとめたシステマティックレビューでは、関連する病気は薬剤・感染症・血管・代謝・外傷・腫瘍など幅広く、多くは経過観察の期間内(中央値3週)に消えました(Moors 2024)。
  • 膨大部での形は、(a)膨大部の中央の小さな丸い・楕円の病変、(b)膨大部を中心に左右の白質へ広がるもの、(c)後ろを中心に前方の脳梁まで広がるもの、の3つが典型です。正中にあって左右対称のことが多く、梗塞と読み違えないことが大事です(Starkey 2017)。
  • このほか脱髄、外傷(びまん性軸索損傷)、腫瘍なども脳梁に起こるため、症状や経過と合わせて判断します。

可逆性の膨大部病変の症例は、MERS(可逆性脳梁膨大部病変)とはで拡散強調像と合わせて見られます。

あわせて読みたい:脳梁欠損症とは、頭部MRIの冠状断・矢状断の解剖

図8 脳梁の部位ごとの見つけ方 吻部・膝部・体部・峡部・膨大部について、矢状断と横断像で見える場所と目印になる側脳室の部分を1行ずつまとめた早見表です。
図8 脳梁の部位ごとの見つけ方 吻部・膝部・体部・峡部・膨大部について、矢状断と横断像で見える場所と目印になる側脳室の部分を1行ずつまとめた早見表です。

よくある勘違い

Q. 体部と膨大部のあいだが細いのは、萎縮?

そこは峡部で、もともと細い所です。萎縮を疑うのは、全体に薄いときや、前の画像とくらべて薄くなっているときです。

Q. 矢状断なら、どのスライスで脳梁の厚さを見てもいい?

正中からずれると脳梁は斜めに切れて、厚さも形も変わります。前交連・後交連が両方はっきり見える正中のスライスで見ます。

Q. 膨大部が拡散強調像で光っていたら、脳梗塞?

膨大部の中央に丸く光る病変は、CLOCCのことがよくあります。ADCの低下を確かめ、形と原因になる病気、経過を合わせて考えます。

今日のまとめ

  1. 脳梁は左右の大脳半球をつなぐ最大の線維の束。前から吻部・膝部・体部・峡部・膨大部。
  2. 形は正中矢状断で見て、正中かどうかは前交連・後交連で確かめる。横断像では側脳室の天井として探す。
  3. 脳梁角は後交連を通りAC-PC lineに垂直な冠状断で測る。膨大部の拡散強調像の高信号は、ADCと形と原因を合わせて読む。

あわせて読みたい:辺縁系・Papez回路の解剖|海馬・脳弓・乳頭体・視床前核・帯状回の場所とMRIで見る記憶障害の病変

あわせて読みたい:DTI(拡散テンソル画像)とは|FA・カラーマップの読み方とトラクトグラフィーの限界、脳腫瘍・脳梗塞での使い方

あわせて読みたい:高所脳浮腫(HACE)のMRI所見|脳梁膨大部のT2高信号と微小出血・急性高山病との違い

参考文献:

  1. Goldstein A, et al. Neuroanatomy, Corpus Callosum. StatPearls
  2. Shenoy SS, et al. Neuroanatomy, Ventricular System. StatPearls
  3. Chauhan P, et al. The Anatomy of the Cerebral Cortex.
  4. Radiopaedia. Corpus callosum (Radiology Reference Article).
  5. Choi SH, et al. Anterior Commissure – Posterior Commissure Revisited. (PMC).
  6. Hofer S, Frahm J. Topography of the human corpus callosum revisited–comprehensive fiber tractography using diffusion tensor magnetic resonance imaging. Neuroimage. 2006;32(3):989-94. PubMed
  7. Raybaud C. The corpus callosum, the other great forebrain commissures, and the septum pellucidum: anatomy, development, and malformation. Neuroradiology. 2010;52(6):447-77. PubMed
  8. Ishii K, Kanda T, Harada A, et al. Clinical impact of the callosal angle in the diagnosis of idiopathic normal pressure hydrocephalus. Eur Radiol. 2008;18(11):2678-83. PubMed
  9. Moors S, Nakhostin D, Ilchenko D, et al. Cytotoxic lesions of the corpus callosum: a systematic review. Eur Radiol. 2024;34(7):4628-4637. PubMed
  10. Starkey J, Kobayashi N, Numaguchi Y, Moritani T. Cytotoxic Lesions of the Corpus Callosum That Show Restricted Diffusion: Mechanisms, Causes, and Manifestations. Radiographics. 2017;37(2):562-576. PubMed
