尾状核 血管支配とMRI

尾状核とは、側脳室のすぐ外側の壁に沿って、頭部・体部・尾部とC字形に伸びる大脳基底核の一つです。研修医のハジメくんと一緒に、尾状核の場所と部分ごとの血管支配を押さえ、尾状核梗塞・尾状核出血をMRI・CTでどう読むかを整理します。

先に結論

  1. 尾状核とは、側脳室に沿って頭部→体部→尾部と伸びる基底核。被殻と合わせて線条体と呼ぶ。
  2. 血管支配は部分ごとに違う。頭部の内側下方にACA系、頭部の上外側〜体部にMCA系、尾部に主に前脈絡叢動脈。
  3. 尾状核梗塞は意欲低下や行動の変化で見つかることがある。尾状核出血は脳室穿破でくも膜下出血に似た始まり方をすることがある。

目的から読む: 尾状核とはどこ? / 血管支配 / 尾状核梗塞のMRI / 尾状核梗塞の症状 / LSA梗塞・BAD / 尾状核出血

尾状核とはどこ? 側脳室に沿うC字形の基底核

尾状核(caudate nucleus)は大脳の深部にある基底核の一つで、側脳室に沿い、前角の外側に頭部、側脳室体部の床外側に体部、下角の天井に尾部があります。体の動きの調節のほか、意欲・認知にもかかわります。

ハジメハジメ(研修医)
尾状核は被殻の隣にあります。レンズ核の一部ですか?
ごろ〜ごろ〜(指導医)
レンズ核は被殻と淡蒼球です。尾状核の頭部は、横断像のどこに見えますか?
ハジメハジメ(研修医)
側脳室前角の外側にふくらんでいる所ですか?
ごろ〜ごろ〜(指導医)
はい。頭部から細くなって後ろへ伸び、尾部は側脳室下角の天井に沿います。
図1 尾状核の形と側脳室 側脳室と尾状核を横から見た模式図です。頭部は前角の外側、体部は側脳室体部に沿い、尾部は下角の天井まで回り込みます。
図1 尾状核の形と側脳室 側脳室と尾状核を横から見た模式図です。頭部は前角の外側、体部は側脳室体部に沿い、尾部は下角の天井まで回り込みます。
図2 横断像で見る尾状核 基底核の高さの横断の模式図です。尾状核頭部は前角の外側にあり、内包前脚をはさんで外側に被殻と淡蒼球(レンズ核)が並びます。
図2 横断像で見る尾状核 基底核の高さの横断の模式図です。尾状核頭部は前角の外側にあり、内包前脚をはさんで外側に被殻と淡蒼球(レンズ核)が並びます。
ハジメハジメ(研修医)
尾状核の頭部と被殻の間が、内包前脚なんですね。
ごろ〜ごろ〜(指導医)
そうです。梗塞が内包や被殻にも及ぶかを、症状と照らし合わせます。

周囲の白質と灰白質は、前障・外包・内包の画像解剖を参照。

尾状核の血管支配: 頭部・体部・尾部で動脈が違う

尾状核は1本の動脈で養われているのではなく、頭部・体部・尾部で主に養う穿通枝が入れ替わります。

ハジメハジメ(研修医)
尾状核も、中大脳動脈の穿通枝だけで養われるんですか?
ごろ〜ごろ〜(指導医)
頭部の内側下方は前大脳動脈の枝も関わります。尾部では前脈絡叢動脈が主です。
部分 主に養う動脈 親動脈
頭部の内側(前内側〜下方) ホイブナー反回動脈(recurrent artery of Heubner)などの穿通枝。MCAのLSAも一部を灌流 前大脳動脈(ACA)。中大脳動脈(MCA)系と重なる
頭部の外側〜体部 レンズ核線条体動脈(lenticulostriate arteries, LSA) 中大脳動脈(MCA)M1
尾部 前脈絡叢動脈(anterior choroidal artery, AChA)が主。後脈絡叢動脈の枝も関与しうる 主に内頸動脈(ICA)

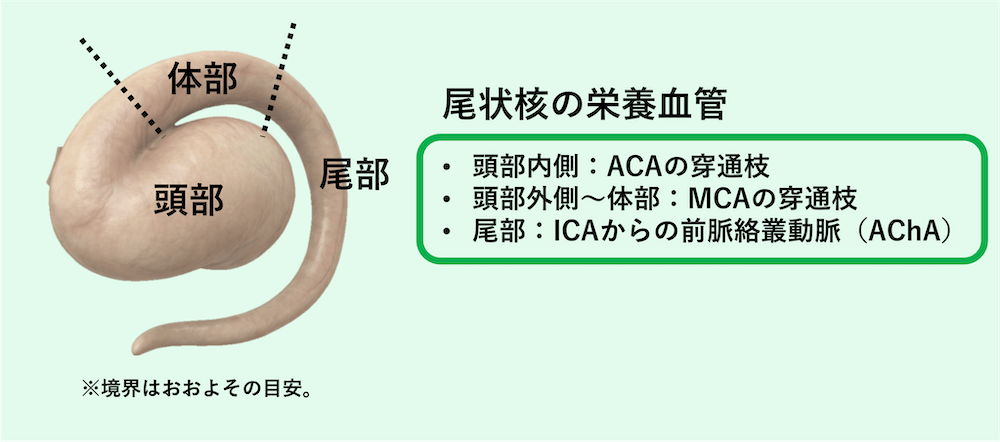

図3 尾状核の主な血管支配 代表的な支配領域の模式図です。頭部ではACAとMCAの穿通枝の領域が重なり、境界に個人差があります。
図3 尾状核の主な血管支配 代表的な支配領域の模式図です。頭部ではACAとMCAの穿通枝の領域が重なり、境界に個人差があります。

尾状核頭部: ACA系とMCA系が重なる

  • 尾状核頭部の前内側〜下方は、前大脳動脈から分かれるホイブナー反回動脈などが養います。MCAのLSA内側枝も頭部内側の灌流に関わります。
  • ホイブナー反回動脈は、尾状核頭部の下方と内包前脚の前部などを養います。前交通動脈近くのACAから分岐し、起始と走行には個人差があります。ホイブナー反回動脈の解剖研究を参照。
  • 頭部の外側・上方と体部は、中大脳動脈M1から出るレンズ核線条体動脈が養います(Yamamoto 2020)。
  • そのため尾状核頭部は、「ACA系(ホイブナー反回動脈など)」と「MCAのLSA系」が重なり合う場所と考えるのが実際的です。
図4 尾状核頭部を通る冠状断 前角の高さの冠状断の模式図です。尾状核頭部の下内側にホイブナー反回動脈、上外側にレンズ核線条体動脈が入り、2つの領域が重なります。
図4 尾状核頭部を通る冠状断 前角の高さの冠状断の模式図です。尾状核頭部の下内側にホイブナー反回動脈、上外側にレンズ核線条体動脈が入り、2つの領域が重なります。

尾状核体部: MCAのレンズ核線条体動脈

  • 尾状核体部は側脳室体部の床に沿って後ろへ伸びる部分で、主に中大脳動脈から出るレンズ核線条体動脈が養います(Driscoll 2023)。

尾状核尾部: 前脈絡叢動脈の領域

  • 尾状核尾部は、側脳室下角の天井として側頭葉の内側へ回り込む細長い部分で、主に前脈絡叢動脈(AChA)が養います。
  • 前脈絡叢動脈は内頸動脈から出て、尾状核尾部のほか、内包後脚・外側膝状体・扁桃体・海馬頭などを養います。
  • 尾部の主な支配はAChAですが、後脈絡叢動脈系の枝も尾状核後方へ分布することがあります。前脈絡叢動脈の解剖研究、外側後脈絡叢動脈の解剖研究を参照。

走行と梗塞分布は、前脈絡叢動脈のMRAと症例を参照。

尾状核梗塞のMRI: 高さで原因の血管を推定する

尾状核梗塞では、病変が尾状核のどの部分にあるか(横断像のどの高さか)から、原因となった血管をおおよそ推定できます。

ハジメハジメ(研修医)
尾状核に梗塞があったら、MRIの高さで原因血管を考えますか?
ごろ〜ごろ〜(指導医)
まず尾状核のどの部分かを確認します。内包や被殻への広がりも手がかりです。

前交連・後交連は断面の高さをそろえる目印です。低位断面で尾状核頭部の前内側・下方に病変があれば、ホイブナー反回動脈などのACA系を考えます。頭部上外側から体部なら、MCAのLSA領域を考えます。頭部では両者の支配が重なるため、高さだけで原因血管を決めず、内包・被殻・放線冠などの病変分布や血管像も確認します。山本らの大脳深部の血管構築を参照。

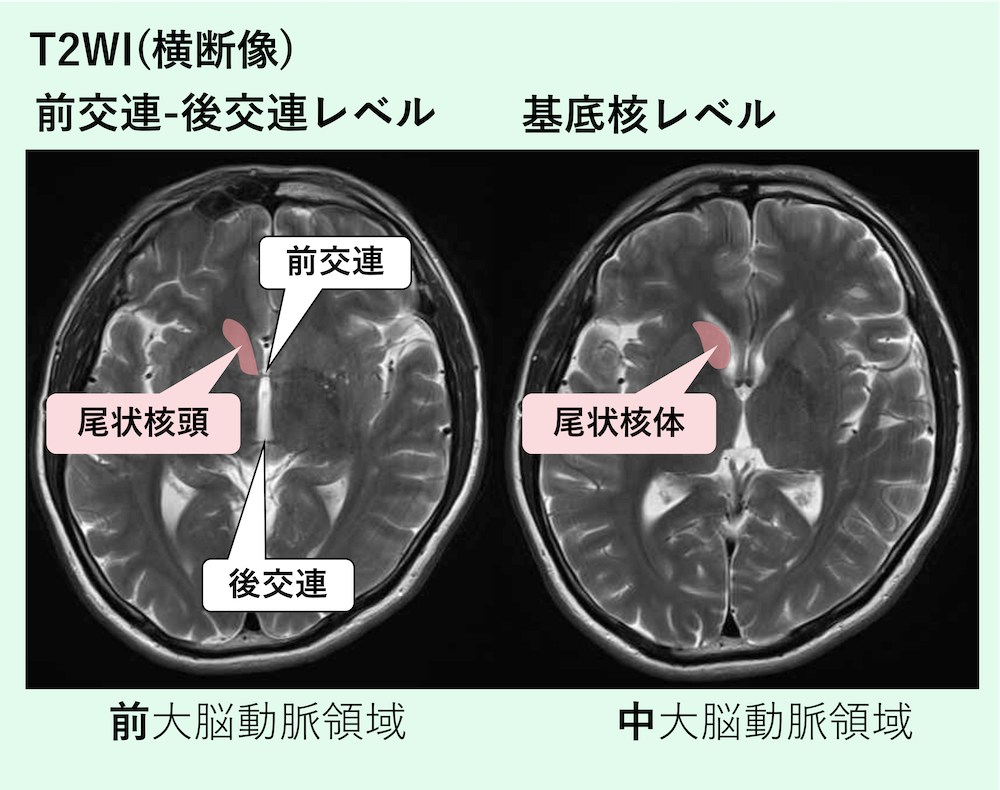

図5 2つの断面で尾状核頭部と体部を見分ける 低位で頭部の前内側・下方に病変があればACA系を、上位で体部に病変があればMCA系を考える目安です。
図5 2つの断面で尾状核頭部と体部を見分ける 低位で頭部の前内側・下方に病変があればACA系を、上位で体部に病変があればMCA系を考える目安です。
マサマサ(技師)
DWIで白いときは、同じ場所のADCも確認してください。
ごろ〜ごろ〜(指導医)
DWIで高信号、ADCで低下があれば拡散制限です。発症時期も合わせます。

断面の基準は頭部CTのOM lineとMRIのAC-PC lineを参照。

尾状核梗塞の症状:意欲・行動の変化と運動症状

尾状核梗塞では、意欲の低下(無為)や行動の変化が現れることがあります。内包などに及ぶと麻痺や構音障害も起こります。

ハジメハジメ(研修医)
麻痺が目立たず、急に意欲や行動が変わることもありますか?
ごろ〜ごろ〜(指導医)
あります。尾状核と前頭葉をつなぐ回路の障害が関わります。
図6 前頭葉と尾状核のつながり 前頭前野→尾状核→淡蒼球→視床→前頭前野と回る回路のしくみ図です。尾状核が傷むとこの回路が途切れ、意欲や行動に変化が出ます。
図6 前頭葉と尾状核のつながり 前頭前野→尾状核→淡蒼球→視床→前頭前野と回る回路のしくみ図です。尾状核が傷むとこの回路が途切れ、意欲や行動に変化が出ます。
  • 尾状核梗塞18例の検討では、運動の症状は軽い一過性の片麻痺が多く、構音障害が11例でした。一方、無為(abulia)10例、興奮・多動7例など、行動の異常が目立ちました。梗塞は9例で内包前脚に、5例で被殻前部に広がっていました。機序としてホイブナー反回動脈や、ACA・MCA近位部からの穿通枝の閉塞が推定されています(Caplan 1990)。
  • 尾状核の脳卒中31例(梗塞25例・出血6例)では、梗塞の主な原因は小血管病(59%)で、心原性塞栓が20%でした。外側レンズ核線条体動脈の領域で、となりの構造まで広がった梗塞ほど、運動と神経心理の障害が多くみられました(Kumral 1999)。
症状(尾状核の脳卒中31例) 割合
無為(意欲の低下)・精神運動の低下 48%
前頭葉の機能障害 26%
言葉の障害(左側の病変) 23%
無視症状(右側の病変) 10%

(Kumral 1999)

レンズ核線条体動脈(LSA)の支配領域とLSA梗塞(BAD)

ここでいうMCAのLSAは主にM1から出る細い穿通枝で、被殻・淡蒼球の外側・内包の上部・尾状核頭部の外側〜体部などを養います。

ハジメハジメ(研修医)
LSA領域の梗塞でも、発症後に症状が悪くなることはありますか?
ごろ〜ごろ〜(指導医)
あります。穿通枝の入口付近が障害されるBADでは、早期に進行する例があります。
図7 穿通枝梗塞とBADの例 中大脳動脈から出る穿通枝の模式図です。小さな穿通枝梗塞と、穿通枝入口付近が粥腫で狭くなるBADの例を比べます。病変の形だけで閉塞機序は確定できません。
図7 穿通枝梗塞とBADの例 中大脳動脈から出る穿通枝の模式図です。小さな穿通枝梗塞と、穿通枝入口付近が粥腫で狭くなるBADの例を比べます。病変の形だけで閉塞機序は確定できません。
  • LSAの領域で内包が傷むと、反対側の手足のまひ・感覚障害・構音障害などが出ます。
  • LSA領域の梗塞は、穿通枝そのものの病気(ラクナ梗塞)のほか、親動脈壁や穿通枝の起始部付近の粥腫が関与するBADでも起こります。MRIでBADの基準を満たした476例の前向き研究では、全体の14.7%で早期の神経症状悪化がみられました。Liらの多施設研究を参照。

画像分布の例は分枝粥腫型梗塞(BAD)のMRI所見を参照。

尾状核出血: 脳室穿破でくも膜下出血に似る

尾状核出血は脳出血の中では比較的まれで、すぐそばの側脳室に血液が入る(脳室穿破)ことがあり、頭痛・嘔吐・意識の低下と、くも膜下出血に似た始まり方をすることがあります。

ハジメハジメ(研修医)
突然の頭痛と嘔吐があり、単純CTで脳室に血液が見えます。どこを見ますか?
ごろ〜ごろ〜(指導医)
前角の外側に血腫があれば尾状核出血を疑い、くも膜下腔にも血液がないか見ます。
図8 尾状核出血と脳室穿破 頭部CT横断の模式図です。尾状核頭部の高吸収の血腫が前角へ破れ、脳室の中の血液が後角の下側にたまって見えます。
図8 尾状核出血と脳室穿破 頭部CT横断の模式図です。尾状核頭部の高吸収の血腫が前角へ破れ、脳室の中の血液が後角の下側にたまって見えます。
  • ある施設の検討では、尾状核出血は脳出血全体の2.1%(12例)でした。症状は頭痛・嘔吐と意識の低下が多く、くも膜下出血に似ていました。高血圧が主な背景でした。血管造影を行った8例では1例でもやもや病がみられ、動脈瘤・動静脈奇形は確認されませんでした(Fuh 1995)。
  • 尾状核の脳卒中31例でも、尾状核出血の始まり方はくも膜下出血に似ていました(Kumral 1999)。
  • 脳室内出血では実質内血腫、くも膜下腔の血液、水頭症も確認します。実質内出血源が見つからない自然発症の脳室内出血では、血管病変を調べるため脳血管撮影が推奨されています。AHA・ASA脳内出血ガイドラインを参照。
マルオマルオ(技師)
仰向けのCTでは、脳室内の血液が後角の背中側にたまることがあります。

実際の症例は尾状核出血のCT・MRIを参照。

よくある勘違い

Q. 尾状核は基底核なので、全部中大脳動脈の領域?

いいえ。頭部の内側下方は前大脳動脈のホイブナー反回動脈、尾部は内頸動脈から出る前脈絡叢動脈が主に養います。中大脳動脈のレンズ核線条体動脈は、頭部の外側〜体部です。

Q. まひがなければ、尾状核梗塞は考えなくていい?

いいえ。尾状核梗塞では片麻痺は軽いか一過性のことが多く、意欲の低下(無為)や行動の変化が目立ちます(Caplan 1990・Kumral 1999)。

Q. 脳室内に血液があれば、くも膜下出血?

尾状核出血が側脳室へ破れたときも、頭痛・嘔吐・意識の低下とくも膜下出血に似た始まり方をします。前角の外側の壁に血腫がないかを確かめます。

今日のまとめ

  1. 尾状核は側脳室に沿う頭部・体部・尾部。頭部は前角の外側に見える。
  2. 頭部はACA系とMCA系が重なり、体部は主にMCA系、尾部は主に前脈絡叢動脈。梗塞の分布と周囲の病変、血管像を合わせて読む。
  3. 尾状核梗塞は意欲・行動の変化、尾状核出血は脳室穿破でくも膜下出血に似ることがある。

関連記事:

参考文献

  1. Driscoll ME, et al. Neuroanatomy, Nucleus Caudate. StatPearls. NCBI Bookshelf, 2023. (尾状核の血流がACA・MCA・前脈絡叢動脈から供給され、頭部は主にACA、上方頭部と体部はMCAレンズ核線条体動脈からの供給が主体であると記載)
  2. Munakomi S, Das JM. Neuroanatomy, Recurrent Artery of Heubner. StatPearls, 2019–. (ホイブナー反回動脈が尾状核頭部下方および内包前脚などを灌流する最大の内側レンズ核線条体動脈であると解説)
  3. Yamamoto Y, et al. Cerebral deep vascular architectures and subcortical infarcts. Rinsho Shinkeigaku. 2020;60:397–406. (レンズ核線条体動脈が尾状核頭部外側半および体部、被殻、内包上部を灌流することを示した検討)
  4. Caplan LR, Schmahmann JD, Kase CS, et al. Caudate infarcts. Arch Neurol. 1990;47(2):133-143. PubMed
  5. Kumral E, Evyapan D, Balkir K. Acute caudate vascular lesions. Stroke. 1999;30(1):100-108. PubMed
  6. Fuh JL, Wang SJ. Caudate hemorrhage: clinical features, neuropsychological assessments and radiological findings. Clin Neurol Neurosurg. 1995;97(4):296-299. PubMed
  7. Li S, Wang L, Liu B, et al. Clinical and prognostic characteristics of acute BAD-related stroke: a multicenter MRI-based prospective study. Stroke. 2024;55(10):2431-2438. PubMed

図は尾状核の位置、血管支配、所見を説明する模式図です。
