上小脳脚交叉のDWI 脳梗塞との見分け方

中脳被蓋のDWI高信号とは、頭部MRIの拡散強調像で中脳の中央に左右対称の白い点が見える所見で、多くは上小脳脚交叉という正常の線維の交差を見ています。研修医のハジメくんと一緒に、上小脳脚交叉の場所と、ADCを使った脳梗塞との見分け方を症例画像で整理します。

先に結論

  1. 中脳被蓋の左右対称なDWI高信号は、多くが上小脳脚交叉(小脳から出た線維が左右で交差する所)を見ている正常の所見。
  2. 見分けの決め手はADC。正常ならADCは周りとほぼ同じで、ADCが低ければ梗塞を考える。
  3. 同じ場所の梗塞(Wernekinck交連症候群)も左右対称に見えるので、症状とADCをセットで確かめる。

目的から読む: 中脳被蓋のDWI高信号とは / 上小脳脚交叉の場所 / 脳梗塞との見分け方 / 症例画像 / 錐体路の高信号 / 中心被蓋路との違い

中脳被蓋のDWI高信号とは? 上小脳脚交叉の正常所見

中脳の下のほう(下丘の高さ)の被蓋に、左右対称の小さな高信号が拡散強調像で見えることがあります。多くは上小脳脚交叉そのものが白く見えている正常の所見です。

ハジメハジメ(研修医)
先生、めまいの方の頭部MRIで、中脳に左右対称のDWI高信号がありました。両側の脳幹梗塞ですか?
ごろ〜ごろ〜(指導医)
あわてずに、まず場所を見ましょう。中脳水道と大脳脚の間の、真ん中あたりではありませんか?
ハジメハジメ(研修医)
はい、ちょうど真ん中です。そこに何かあるんですか?
ごろ〜ごろ〜(指導医)
小脳から出た線維が左右で交差する、上小脳脚交叉です。正常でも白く見えることがあります。
図1 下丘の高さの中脳と拡散強調像 中脳の横断の模式図。中脳水道より前、被蓋の中央の正中に、上小脳脚交叉が左右対称の小さな白い点として見えます。画面の左が患者さんの右です。
図1 下丘の高さの中脳と拡散強調像 中脳の横断の模式図。中脳水道より前、被蓋の中央の正中に、上小脳脚交叉が左右対称の小さな白い点として見えます。画面の左が患者さんの右です。

中脳被蓋(上小脳脚交叉)に左右対称なDWI高信号

  • 脳MRIの拡散強調像(DWI)で、中脳被蓋の腹側に左右対称な結節状の高信号を認めることがあります。これは正常所見で、上小脳脚交叉を見ています。上小脳脚交叉は、脳幹で神経線維が交差する大事な場所の一つです。
  • 拡散テンソル画像(DTI)では、同じ場所を走る神経線維を確かめることができます。
ハジメハジメ(研修医)
正常の線維なのに、どうして拡散強調像で白く見えるんですか?
ごろ〜ごろ〜(指導医)
線維が集まって交わる場所だから、と説明されます。ADCが周りとほぼ同じで低くならないのが、見分ける手がかりです。

上小脳脚交叉はどこ? 中脳の解剖(中脳蓋・被蓋・大脳脚)

上小脳脚交叉は、中脳被蓋の下部(下丘の高さ)の正中付近、中脳水道周囲灰白質より腹側(被蓋の中央〜腹側)にあります。中脳を3つに分けると場所がつかみやすくなります。

中脳の解剖:中脳蓋・被蓋・大脳脚の位置

中脳は横断像で背側から腹側へ、次の3つに分けて考えると位置がつかみやすくなります。

部位 位置 主な構造
中脳蓋 中脳水道より背側 上丘・下丘(四丘体)
中脳被蓋 中脳水道と黒質の間 赤核・動眼神経核・上小脳脚交叉・中心被蓋路
大脳脚 最も腹側の左右の脚 錐体路などの下行線維

大脳脚は名前に「大脳」と付きますが中脳の一部で、黒質は被蓋と大脳脚の境目にあります。上小脳脚交叉は被蓋の下部(下丘のレベル)の正中付近にあり、DWIの対称性の高信号はこの位置に一致します。

図2 中脳の横断の解剖 下丘の高さの中脳を3つに分けた模式図。後ろから中脳蓋・被蓋・大脳脚の順に並び、被蓋の正中に上小脳脚交叉、両脇に黒質があります。
図2 中脳の横断の解剖 下丘の高さの中脳を3つに分けた模式図。後ろから中脳蓋・被蓋・大脳脚の順に並び、被蓋の正中に上小脳脚交叉、両脇に黒質があります。
ハジメハジメ(研修医)
上小脳脚って、小脳から出てどこへ向かう線維なんですか?
ごろ〜ごろ〜(指導医)
小脳の歯状核から出て、中脳で反対側へ渡り、反対側の赤核や視床へ向かいます。
図3 上小脳脚の走り方 脳幹と小脳を後ろから見た模式図。左右の歯状核から出た上小脳脚が中脳の下部で交差し、それぞれ反対側の赤核・視床へ進みます。
図3 上小脳脚の走り方 脳幹と小脳を後ろから見た模式図。左右の歯状核から出た上小脳脚が中脳の下部で交差し、それぞれ反対側の赤核・視床へ進みます。
マサマサ(技師)
……DTIのカラーマップだと、交叉は左右方向の線維なので赤く出ます。ぼくはあの赤い点が好きです。
ごろ〜ごろ〜(指導医)
線維の向きがわかると、そこに線維の束があるから白いと納得しやすいですね。

小脳脚の3本(上・中・下)の区別と、大脳脚との違いは、小脳脚(上小脳脚・中小脳脚・下小脳脚)のMRI解剖でスライスごとに確かめられます。

脳梗塞との見分け方: ADCと症状をセットで見る

拡散強調像だけでは、正常の上小脳脚交叉と梗塞は分けられません。ADCが周りとほぼ同じなら正常の高信号、ADCが低ければ梗塞を考えます。

ハジメハジメ(研修医)
じゃあ、左右対称なら正常、片側だけなら梗塞と覚えればいいですか?
ごろ〜ごろ〜(指導医)
そこが落とし穴です。この場所の梗塞は、真ん中にできるので左右対称に見えることがあります。
図4 正常の上小脳脚交叉と中脳梗塞のDWI・ADC 下丘の高さの横断の模式図4つ。同じ場所がどちらもDWIで白く見えますが、正常はADCが周りと同じで、梗塞はADCで黒く抜けます。
図4 正常の上小脳脚交叉と中脳梗塞のDWI・ADC 下丘の高さの横断の模式図4つ。同じ場所がどちらもDWIで白く見えますが、正常はADCが周りと同じで、梗塞はADCで黒く抜けます。
  • 同所見を脳梗塞と誤診しないように注意が必要です。
  • 中脳の下部の正中の梗塞は、上小脳脚交叉そのものを傷め、Wernekinck交連症候群と呼ばれます。両側の小脳失調・構音障害・核間性眼筋麻痺が出やすく、MRIでは中脳水道の前の傍正中の被蓋にDWI高信号とADC低下がみられます(Hu 2024)。
  • 反対に、拡散強調像だけで白い所は、もとからT2で白いために光って見える(T2 shine-through)こともあります。DWIの高信号は、いつもADCとセットで読みます。拡散強調像が白くなる理由の整理は拡散強調像(DWI)とはで確かめられます。
  • 発症から日がたった梗塞は、おおむね1〜2週ごろにADCが周りと同じに戻ること(偽正常化)があり、T2・FLAIRの高信号は残ります。症状が続くときはT2・FLAIRも見ます(Schaefer 2000)。

上小脳脚交叉の正常の高信号と中脳梗塞の違い

見るところ 正常の上小脳脚交叉 中脳下部の傍正中の梗塞
DWI 正中付近に左右対称の小さな高信号 同じ場所の高信号(左右対称のことも)
ADC 周りとほぼ等信号で低下しない 低下する
症状 関係なし(検診などで見つかる) 急な両側の小脳失調・構音障害・眼球運動障害など
経過 撮り直しても同じ ADC低下は発症早期。1〜2週ごろADCが周りと同じに戻る(偽正常化)ことがあり、T2・FLAIRで高信号が残る

確かめる順番は、場所(下丘の高さの正中か)→ADC→症状です。

ハジメハジメ(研修医)
今日の方は、めまいだけで、ふらつきや眼の動きの異常はありませんでした。
ごろ〜ごろ〜(指導医)
では、ADCマップを開いてみましょう。ADCが周りと同じなら、上小脳脚交叉の正常の高信号と書けます。

脳幹のほかの高さの梗塞と、それぞれを栄養する血管は、脳幹梗塞(橋梗塞・延髄梗塞・中脳梗塞)の画像診断と支配血管で症例と合わせて見られます。

症例画像: 上小脳脚交叉のDWI高信号(3例)

3例ともDWIで中脳被蓋に左右対称の高信号があり、ADCは低下していません。高信号の目立ち方には個人差があります。

症例 60歳代男性 スクリーニング

DWIで中脳被蓋に対称性に高信号spotを認めますが、ADCでは周囲とほぼ等信号で、有意な信号低下を認めません。

正常な上小脳脚交叉の高信号を疑う所見で有意ではありません。

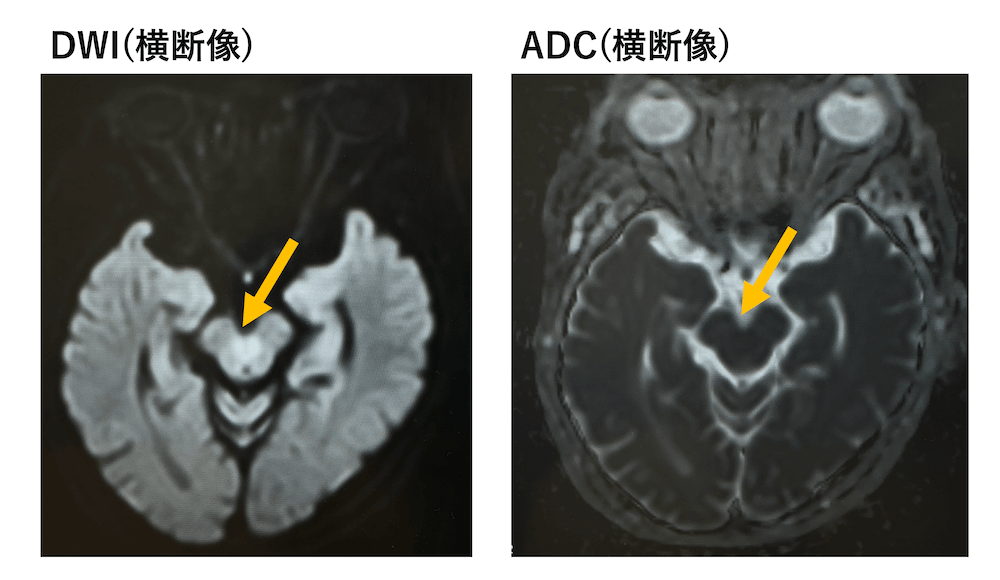

症例 80歳代男性

上の症例よりもDWIでの高信号が目立ちますが、こちらもADC低値は認めておらず、正常な上小脳脚交叉の高信号を疑う所見で有意ではありません。

ハジメハジメ(研修医)
2例目はかなり白いですね。これだけ白いと、さすがに梗塞では?
ごろ〜ごろ〜(指導医)
白さの強さでは決めません。見るのはADCが下がっているかどうかです。

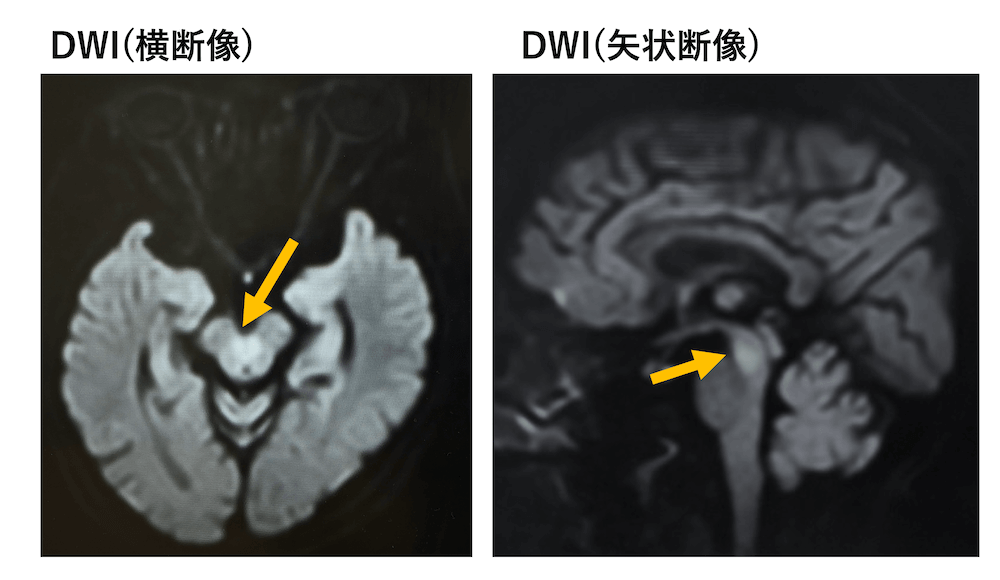

症例 70歳代男性

この症例もDWIでの高信号が目立ちますが、こちらもADC低値は認めておらず、正常な上小脳脚交叉の高信号を疑う所見で有意ではありません。

さらにこの症例では矢状断像のDWIも撮影されており、矢状断像ではどこに相当するのかを確認することができます。

図5 矢状断で見た上小脳脚交叉の高さ 脳幹を横から見た模式図。中脳の下部、下丘の高さで中脳水道より前、被蓋の中央に交叉があり、橋や延髄よりも上にあります。画面の左が前です。
図5 矢状断で見た上小脳脚交叉の高さ 脳幹を横から見た模式図。中脳の下部、下丘の高さで中脳水道より前、被蓋の中央に交叉があり、橋や延髄よりも上にあります。画面の左が前です。

錐体路(大脳脚〜内包後脚)の高信号も正常のことがある

中脳では大脳脚の錐体路も、正常でDWIやT2強調像・FLAIRでやや白く見えることがあります。左右対称に線維の走りに沿って続くのが特徴です。

ハジメハジメ(研修医)
大脳脚も両側が白いです…。これも梗塞じゃないんですか?
ごろ〜ごろ〜(指導医)
内包後脚から大脳脚へ、線維の通り道に沿って左右対称に続くなら、正常の錐体路のことが多いです。
図6 錐体路の通り道 脳を正面から見た模式図。内包後脚から大脳脚、橋、延髄へ下る錐体路が左右対称に描かれ、正常でも白く見えやすい範囲を色で示しています。
図6 錐体路の通り道 脳を正面から見た模式図。内包後脚から大脳脚、橋、延髄へ下る錐体路が左右対称に描かれ、正常でも白く見えやすい範囲を色で示しています。

小児の中心被蓋路の高信号との違い

小児では、橋被蓋に左右対称の高信号(中心被蓋路の高信号)が見られることがあります。見える高さが橋であることと、ADCが低下しうることが、成人の上小脳脚交叉と違います。

中心被蓋路の高信号との違い

  • 中心被蓋路は赤核と下オリーブ核を結ぶ線維路で、脳幹被蓋を縦に走ります。
  • 小児では橋被蓋に左右対称なT2強調像・DWIの高信号(中心被蓋路の高信号)が見られることがあり、1〜6歳の392人では5.1%に認め、ADCは低下していました(Yoshida 2009)。
  • 主に橋のレベルで見られる点と、ADCが低下しうる点が、成人の中脳の上小脳脚交叉とは異なります。
図7 上小脳脚交叉と中心被蓋路の高さ 脳幹を横から見た模式図。上小脳脚交叉は中脳の下部、中心被蓋路の高信号は橋の被蓋に出ます。赤核と下オリーブ核を結ぶ線も描いています。
図7 上小脳脚交叉と中心被蓋路の高さ 脳幹を横から見た模式図。上小脳脚交叉は中脳の下部、中心被蓋路の高信号は橋の被蓋に出ます。赤核と下オリーブ核を結ぶ線も描いています。
ハジメハジメ(研修医)
中心被蓋路って、下オリーブ核とつながっているんですね。
ごろ〜ごろ〜(指導医)
そうです。歯状核・赤核・下オリーブ核を結ぶ三角は、別の病気の理解にもつながります。

歯状核・赤核・下オリーブ核を結ぶ回路(Guillain-Mollaret三角)と、それが傷んだあとの変化は、下オリーブ核仮性肥大のMRI所見で見られます。

よくある勘違い

Q. 中脳のDWI高信号が左右対称なら、梗塞は否定できる?

いいえ。中脳下部の正中の梗塞(Wernekinck交連症候群)は、上小脳脚交叉を傷めるので左右対称に見えることがあります。ADCの低下と、両側の小脳失調などの症状を確かめます。

Q. DWIでの高信号が強いほど、異常の可能性が高い?

白さの強さでは決められません。本文の症例でも、DWIで目立つ高信号でしたがADCは低下しておらず、正常の上小脳脚交叉と考えられました。

Q. 大脳脚や内包後脚が両側で白ければ、異常所見?

錐体路は正常でもDWI・T2強調像・FLAIRでやや白く見えることがあり、3Tで目立ちます。線維の通り道に沿って左右対称に続くかを見ます。

今日のまとめ

  1. 中脳被蓋の正中付近の左右対称なDWI高信号は、多くが正常の上小脳脚交叉。
  2. 決め手はADCが周りと同じか、低いか。DWIの白さの強さや左右対称だけでは決めない。日がたった梗塞はADCが戻ることがあるので、症状が続くときはT2・FLAIRも見る。
  3. 錐体路(大脳脚〜内包後脚)の高信号や、小児の橋の中心被蓋路の高信号と、高さとADCで区別する。

関連記事:脳MRIでDWI(拡散強調像)で高信号を見たときの鑑別診断は?

実際の画像で確かめるには、画像診断cafeの頭部MRIの正常解剖ツールで、スライスを動かしながら構造をタップすると名前が表示されます(無料・登録不要)。全体の見方は頭部MRIの解剖にまとめています。

参考文献:画像診断 Vol.43 No.5 2023 P392-3

  1. Schaefer PW, Grant PE, Gonzalez RG. Diffusion-weighted MR imaging of the brain. Radiology. 2000;217(2):331-345. PubMed
  2. Yoshida S, Hayakawa K, Yamamoto A, et al. Symmetrical central tegmental tract (CTT) hyperintense lesions on magnetic resonance imaging in children. Eur Radiol. 2009;19(2):462-9. PubMed
  3. Hu YL, Peng CL, Huang YQ, et al. Early-onset palatal myoclonus in Wernekinck commissure syndrome secondary to caudal paramedian midbrain infarction: A case report and a mini review of the literature. J Stroke Cerebrovasc Dis. 2024;33(10):107920. PubMed
  4. Neema M, Guss ZD, Stankiewicz JM, et al. Normal findings on brain fluid-attenuated inversion recovery MR images at 3T. AJNR Am J Neuroradiol. 2009;30(5):911-6. PubMed

症例画像は各図の引用元のとおりです。
