上半規管裂隙症候群 CTでの見え方

上半規管裂隙症候群とは、内耳の上半規管を覆う骨が欠けて頭蓋内とつながり、大きな音や圧の変化でめまいが起こる病気です。側頭骨CTで「骨が欠けて見える」だけで診断してよいのか、研修医のハジメくんと一緒に、Pöschl面・Stenvers面の見方と診断基準、CTの過大評価を整理します。

先に結論

  1. 上半規管裂隙症候群とは、上半規管を覆う骨が欠けて「第3の窓」ができる病気。大きな音(Tullio現象)や圧の変化(瘻孔症状)でめまいが起こる、自分の声が響くなどの症状が出る。
  2. 画像は0.5mm程度の薄いスライスCTを、上半規管に平行なPöschl面と垂直なStenvers面に再構成して骨の欠損を確かめる。
  3. CTは裂隙を過大評価しやすい。診断は症状・生理検査(VEMPなど)・CTの3つがそろったとき。

目的から読む: 上半規管裂隙症候群とは / 症状(Tullio現象) / 診断基準 / CT所見(Pöschl面) / 症例 / 頻度とCTの過大評価 / 治療

上半規管裂隙症候群とは? 内耳にできる「第3の窓」

上半規管の頂上を覆う骨が欠け、内耳の中の液体(外リンパ)が頭蓋内と骨を隔てずに接する状態です。1998年にMinorらが報告しました(Minor 1998)。

ハジメハジメ(研修医)
上半規管裂隙症候群とは、どんな病気ですか?半規管の骨が折れるんですか?
ごろ〜ごろ〜(指導医)
折れるのではなく、もともと薄い骨に穴が開いた状態です。上半規管はどこにあると思いますか?
ハジメハジメ(研修医)
内耳の奥のほう…ですか?
ごろ〜ごろ〜(指導医)
いちばん上です。頂上は中頭蓋窩の床のすぐ下で、骨一枚で脳と隔てられています。
  • 上半規管を覆う中頭蓋窩の床(天蓋)や上錐体洞の近くで骨が欠け、上半規管と頭蓋内の間に通り道ができます。
  • 原因は先天性・後天性の両方が考えられていますが、はっきりわかっていません(Suzuki 2024)。側頭骨標本の検討では、新生児では上半規管の上の骨が一様に薄く、3歳ごろまでにしだいに厚くなっていました(Carey 2000)。
  • 成人での発症が多く、小児例はまれです。症候群と診断された36人では全員のCTで裂隙が見つかり、そのうち6人は両側でした(Belden 2003)。
ハジメハジメ(研修医)
穴が小さいなら、めまいまで起こるのが不思議です。
ごろ〜ごろ〜(指導医)
内耳にはもともと2つの窓があります。そこに3つ目の窓が開くと、音や圧の逃げ道が変わるんです。
  • 内耳には卵円窓(アブミ骨がはまる窓)と正円窓の2つの窓があり、音の圧は卵円窓から入って蝸牛を通り、正円窓へ抜けます。
  • 上半規管に穴が開くと、そこが「第3の窓」として働き、音刺激や圧刺激で上半規管の中の外リンパが動くようになります。これがめまいや聴こえの異常の元になります(Ward 2017)。

上半規管裂隙症候群の症状: Tullio現象・自声強聴・拍動性耳鳴

代表的な症状は、大きな音や圧の変化で起こるめまい・動揺視、骨導音の聴覚過敏(自声強聴など)、拍動性耳鳴です(Ward 2017)。

ハジメハジメ(研修医)
Tullio現象って何ですか?
ごろ〜ごろ〜(指導医)
大きな音で、めまいや景色の揺れが起こる現象です。いきむ・鼻をかむなど圧で起こるのは瘻孔症状と呼びます。
ハジメハジメ(研修医)
「自分の声や足音が響く」と言う患者さんもいました。
ごろ〜ごろ〜(指導医)
それが骨導音の聴覚過敏です。骨を伝わる音が、第3の窓のせいで強く聞こえるんです。
  • Tullio現象:患側の耳の近くで大きな音を聞くと、めまい・ふらつき・動揺視が出ます。
  • 瘻孔症状:中耳の圧や頭蓋内圧が変わる動作(いきむ・咳・鼻をかむ)で、めまいやふらつきが出ます。頭の向きを変えたときにめまいが起こることもあります。
  • 骨導音に対する聴覚過敏(自分の声・足音・眼球が動く音が響くなど)や、拍動性耳鳴も代表的な症状です。
  • Tullio現象や瘻孔症状を誘発すると、上半規管の面に沿った垂直・回旋性の眼球運動(眼振)がみられます(Suzuki 2024)。
ハジメハジメ(研修医)
聴力検査で伝音難聴が出ていたので、中耳の病気だと思いました。
ごろ〜ごろ〜(指導医)
そこがつまずきやすい所です。低音の骨導がむしろ良く聞こえるのが、第3の窓らしさです。
  • 聴力検査では、低音域で骨導閾値が下がり(正常より良く聞こえ)、気導閾値が上がる伝音難聴を示すことがあります(Suzuki 2024)。中耳に原因がないのに伝音難聴に見えるので、「偽の伝音難聴(pseudo-conductive)」とも呼ばれます(Ho 2019)。
  • 同じ「第3の窓」による症状は、上半規管以外の内耳の骨欠損(後半規管の裂隙、前庭水管の拡大など)でも起こりうるため、高分解能の側頭骨CTが第一選択の画像検査になります(Ho 2019)。

上半規管裂隙症候群の診断基準(Bárány学会 2021)

診断には、(A)症状・(B)生理検査・(C)CTの3項目をすべて満たすことが求められます(Ward 2021)。CTで裂隙があるだけでは診断しません。

ハジメハジメ(研修医)
CTで骨が欠けて見えたら、レポートに「上半規管裂隙症候群」と書いていいですか?
ごろ〜ごろ〜(指導医)
画像で言えるのは「裂隙」までです。症候群と呼ぶには、症状と生理検査もそろう必要があります。
項目 満たす条件(どれか1つ以上)
(A)症状 骨導音の聴覚過敏/音で誘発され刺激と時間が一致するめまい・動揺視/圧で誘発され刺激と時間が一致するめまい・動揺視/拍動性耳鳴
(B)生理検査 音・圧の刺激で患側の上半規管の面に沿った眼球運動/純音聴力検査で低音域の骨導閾値がマイナス(正常より良い)/VEMPの反応増強(cVEMPの閾値低下、またはoVEMPの振幅増大)
(C)画像 上半規管の面での再構成を含む高分解能CTで裂隙に合う所見
  • 3つの項目それぞれで1つ以上を満たし、ほかの前庭疾患でうまく説明できないときに上半規管裂隙症候群と診断します(Ward 2021)。
  • VEMP(前庭誘発筋電位)は、音刺激に対する首(cVEMP)や眼の下(oVEMP)の筋肉の反応をみる検査です。第3の窓があると反応が出やすくなり、病的な第3の窓を強く疑う手がかりになります(Suzuki 2024)。

上半規管裂隙症候群のCT所見: Pöschl面とStenvers面で見る

側頭骨を0.5mm程度の薄いスライスで撮り、上半規管に平行なPöschl面と、垂直なStenvers面に再構成して、上半規管の頂上を覆う骨が途切れていないかを見ます(Suzuki 2024)。

ハジメハジメ(研修医)
ふつうの横断と冠状断ではだめなんですか?
ごろ〜ごろ〜(指導医)
上半規管の輪は斜めに立っています。横断や冠状断では、輪の頂上を斜めに切るので骨が薄く写りやすいんです。
  • Pöschl面:上半規管の輪に平行な面です(錐体骨の長軸に垂直)。輪全体がアーチ状に写り、頂上の骨の連続を一度に追えます。
  • Stenvers面:上半規管の輪に垂直な面です(錐体骨の長軸に平行)。上半規管の頂上が輪切りに写り、その上に骨があるかを確かめます(Suzuki 2024)。
  • 冠状断でも裂隙が見えることがありますが、冠状断に加えて上半規管の面での再構成像で確かめます。
マルオマルオ(技師)
撮る側からひとことです!薄く撮った元データが残っていれば、Pöschl面もStenvers面もあとから作れます!
ハジメハジメ(研修医)
じゃあ撮り直しはいらないんですね。依頼には何と書けばいいですか?
マルオマルオ(技師)
「上半規管裂隙の疑い」と書いてもらえると、薄いスライスと再構成の面を合わせて準備できます!
  • 症状のある50例と対照を比べた研究では、1mm厚のCTで対照100耳のうち18耳に裂隙を疑う所見がありましたが、0.5mm厚では対照114耳すべてで骨が保たれていました(Belden 2003)。
  • 裂隙があるように見えたときの陽性的中率は、1mm厚の横断・冠状断では50%、0.5mm厚と上半規管の面の再構成では93%に上がりました(Belden 2003)。
  • 骨がごく薄いだけでも、部分容積効果(1つの画素の中で骨と空間が平均される現象)で欠損に見えることがあります。0.5mm程度の薄いスライスで評価するのが望ましい理由です。
ハジメハジメ(研修医)
実際の症例だと、どう写るんですか?
ごろ〜ごろ〜(指導医)
上半規管のアーチの頂上を見てください。白い骨の線が続いているでしょうか。

症例 30歳代男性 音が響いて聞こえる・いきむとめまい

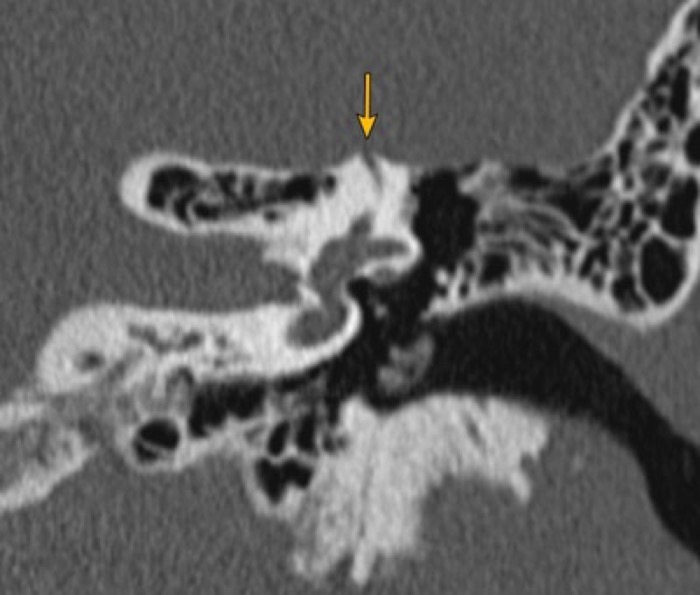

上半規管裂隙症候群 CT(側頭骨) 冠状断

引用:Radiopaedia(Dehiscence of superior semicircular canal)

左側頭骨の薄いスライスCT冠状断像で、上半規管の頂部(矢印)で管を覆う骨が途切れ、管腔が中頭蓋窩側に直接接しています。症例報告でも左上半規管の骨被覆の欠損とされ、ほかに異常はありませんでした。

ハジメハジメ(研修医)
骨の線が途切れて、半規管が上の空間にそのまま接していますね。
ごろ〜ごろ〜(指導医)
そのとおりです。冠状断で見つけたら、上半規管の面の再構成でも途切れているかを確かめます。

上半規管のすぐ近くには中耳の天井(乳突洞の天蓋)もあり、そこに骨の欠損が見つかることもあります(Cloutier 2008)。側頭骨CTの正常の見え方は、側頭骨CTの正常解剖・画像診断ツールで半規管・蝸牛・耳小骨の位置を断面ごとに確かめられます。

上半規管裂隙の頻度とCTの過大評価

病理標本での頻度は約0.5%ですが、薄いスライスCTでも裂隙に見える頻度はそれより多く、CTは裂隙を過大評価しうると報告されています(Carey 2000、Cloutier 2008)。

ハジメハジメ(研修医)
0.5mmで撮って、Pöschl面で骨が欠けていたら、もう確定ですよね?
ごろ〜ごろ〜(指導医)
そこでも油断できません。ごく薄い骨は、0.5mmでも欠けて見えることがあるからです。
調べ方 結果 出典
側頭骨の病理標本 1000耳(成人596人) 骨の欠損は5耳(0.5%)。さらに14耳(1.4%)は、骨の厚さが0.1mm以下ととても薄かった Carey 2000
1mm厚CT(対照50人) 100耳中18耳に、裂隙の疑い・確実と判断される所見 Belden 2003
0.5mm厚CT(対照57人) 114耳すべてで骨が保たれていた Belden 2003
0.55mm厚CT+上半規管の面の再構成 581検査 4.0%に裂隙に見える所見。CT陽性21人のうち、症候群と診断できる症状がそろったのは1人 Cloutier 2008
  • Cloutierらは、自験例を合わせると、上半規管の面の再構成を加えたCTの陽性的中率は93%から57%に下がるとしています(Cloutier 2008)。
  • このため、CTで裂隙を見つけたときは、症状と前庭誘発筋電位(VEMP)などの生理検査を合わせて診断します。
ハジメハジメ(研修医)
症状のない人のCTで偶然見つかったら、どう書けばいいですか?
ごろ〜ごろ〜(指導医)
「上半規管の骨被覆の欠損または菲薄化」と所見を書き、症状があるかどうかを臨床側に確かめてもらうのがよいですね。

上半規管裂隙症候群の治療: 手術で穴をふさぐ

症状が強い場合に手術で裂隙をふさぐ・覆う治療が検討されます(Suzuki 2024、Gioacchini 2016)。

ハジメハジメ(研修医)
穴をふさぐって、どこから手を入れるんですか?
ごろ〜ごろ〜(指導医)
上から入る中頭蓋窩法と、耳の後ろから入る経乳突法が中心です。どちらも成功率に大きな差はないと報告されています。
  • 到達法には中頭蓋窩法・経乳突法があり、ほかに正円窓・卵円窓を補強する方法もあります。それぞれに長所と短所があります(Suzuki 2024)。
  • 修復の方法は、管の中を詰める(plugging)、穴にふたをする(capping)、欠けた骨の上を覆う(resurfacing)、詰めて覆う(plugging+resurfacing)の4通りが報告されています。20研究・150手術のシステマティックレビューでは全体の成功率は94%で、修復方法や到達法による有意差はありませんでした(Gioacchini 2016)。
  • Ward らの総説も、上半規管をふさぐ手術を効果が示された治療としています(Ward 2017)。

手術後の側頭骨CTを読むときは、どの到達法で、詰めたのか覆ったのかを手術記録で確かめておくと、骨の欠損や詰め物の見え方を取り違えにくくなります。同じ側頭骨CTで耳小骨の位置のずれを見る例は、外傷性耳小骨脱臼・離断のCTで症例と合わせて見られます。

よくある勘違い

Q. CTで上半規管の骨が欠けて見えれば、上半規管裂隙症候群?

いいえ。CTは裂隙を過大評価しやすく、症状のない人でも欠けて見えることがあります。症状・生理検査(VEMPなど)・CTの3つがそろって診断します。

Q. 横断像と冠状断があれば、上半規管は十分に見られる?

上半規管の輪は斜めに立っているので、頂上の骨が薄く写りやすくなります。薄いスライスのデータから、Pöschl面とStenvers面を作って確かめます。

Q. 伝音難聴があれば、原因は中耳にある?

第3の窓では、低音域で骨導が良くなり気導が悪くなるため、中耳が正常でも伝音難聴のように見えます。中耳に異常がなければ、内耳の骨欠損も考えます。

今日のまとめ

  1. 上半規管裂隙は、頂上の骨が欠けてできる内耳の「第3の窓」。音や圧のめまい・自声強聴・低音の偽の伝音難聴が手がかり。
  2. CTは0.5mm程度の薄いスライスを、Pöschl面とStenvers面に再構成して頂上の骨を追う。
  3. CTは過大評価しやすい。画像は「裂隙」まで、症候群の診断は症状・生理検査と合わせて。

あわせて読みたい:拍動性耳鳴の原因と画像検査

参考文献

  1. Minor LB, Solomon D, Zinreich JS, et al. Sound- and/or pressure-induced vertigo due to bone dehiscence of the superior semicircular canal. Arch Otolaryngol Head Neck Surg. 1998;124(3):249-58. PubMed
  2. Carey JP, Minor LB, Nager GT. Dehiscence or thinning of bone overlying the superior semicircular canal in a temporal bone survey. Arch Otolaryngol Head Neck Surg. 2000;126(2):137-47. PubMed
  3. Belden CJ, Weg N, Minor LB, et al. CT evaluation of bone dehiscence of the superior semicircular canal as a cause of sound- and/or pressure-induced vertigo. Radiology. 2003;226(2):337-43. PubMed
  4. Cloutier JF, Bélair M, Saliba I. Superior semicircular canal dehiscence: positive predictive value of high-resolution CT scanning. Eur Arch Otorhinolaryngol. 2008;265(12):1455-60. PubMed
  5. Ward BK, van de Berg R, van Rompaey V, et al. Superior semicircular canal dehiscence syndrome: Diagnostic criteria consensus document of the committee for the classification of vestibular disorders of the Bárány Society. J Vestib Res. 2021;31(3):131-141. PubMed
  6. Ward BK, Carey JP, Minor LB. Superior Canal Dehiscence Syndrome: Lessons from the First 20 Years. Front Neurol. 2017;8:177. PubMed
  7. Suzuki M, Ota Y, Takanami T, et al. Superior canal dehiscence syndrome: A review. Auris Nasus Larynx. 2024;51(1):113-119. PubMed
  8. Ho ML. Third Window Lesions. Neuroimaging Clin N Am. 2019;29(1):57-92. PubMed
  9. Gioacchini FM, Alicandri-Ciufelli M, Kaleci S, et al. Outcomes and complications in superior semicircular canal dehiscence surgery: A systematic review. Laryngoscope. 2016;126(5):1218-24. PubMed

症例画像は各図の引用元のとおりです。
